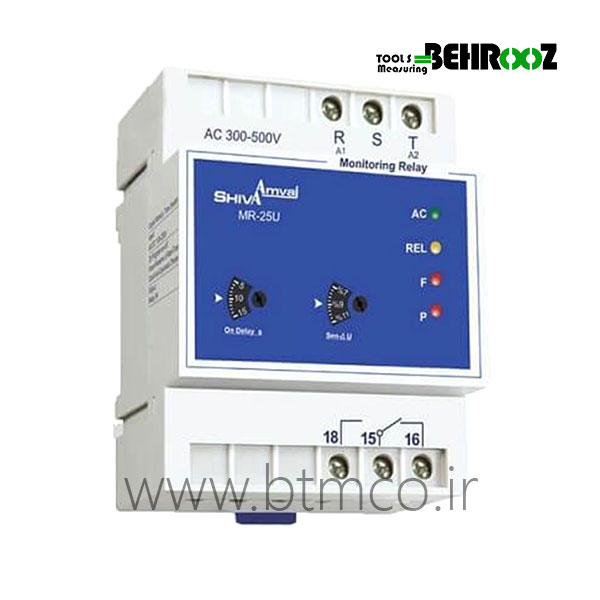

کاربرد: اين دستگاه به منظور حفاظت دستگاه هاي سه فاز در برابر نوسانات ولتاژ شبکه (افزايش يا کـاهش ولتـاژ، جـابجـايي فـازهـا، عـدم تقارن و ...) طراحي شده است در طراحي دستگاه از نول به خاطر برق دار شدن در برخي اوقات و مشکلات ديگر استفاده نشده است. ويژگيها :
انطباق کامل با استانداردهاي اروپايي ، استفاده ازبهترين نوع قطعات ومواد
داراي 4 عدد(چراغ) LED براي نشان دادن وضعيت های مختلف
داراي 2 عدد پيچ تنظيم براي تنظيم زمان وصل وعدم تقارن
قطع اتوماتيک براي افزايش ولتاژ بيش از 440 V وکاهش ولتاژ کمتراز300V
حفاظت دربرابرقطع ياجابجايي فازها
برق ورودي دستگاه 3 فازمي باشد وبه طورکلي ازنول استفاده نشده است.
مشخصات فني دستگاه :
ورودي : :AC300-500V/50-60Hz
تأخيروصل : 2-240 Sec
تأخيرقطع : 3 Sec
تأخيرزمان قطع درلحظه استارت براي کاهش ولتاژ: 15 Sec
قطع براي افزايش ولتاژ : 440V
کارايي درحرارت وبرودت : 65C تا 20C-
جريان خروجي : 5A,NO/NC
کنترل فاز :
یک وسیله حفاظتی الکترونیکی است در مدار فرمان تابلوهای برق مورد استفاده قرار می گیرد . هر کنترل فاز دارای اتصالات L1.L2.L3 و MP است و دارای یک شستی STOP و START که به نام های 15 و 16 و 18 بر روی دستگاه مشخص شده اند . در مدار فرمان یک ترمینال آن (ترمینال 16) به عنوان آلارم در نظر گرفته شده است. در صورتی که در ورودی برق اشکالات از قبیل زیر رخ دهد کنترل فاز مدار فرمان را قطع می کند و به وسیله لامپی که به همین منظور نصب شده Error ها را نشان می دهد :
1- قطع شدن یک فاز
2- تغییر ترتیب فازها
3- افزایش یا کاهش ولتاز بیش از حد
4- عدم تقارن بیش از حد ولتاژ 3 فاز
5- شک های ناشی از قطع و وصل برق
