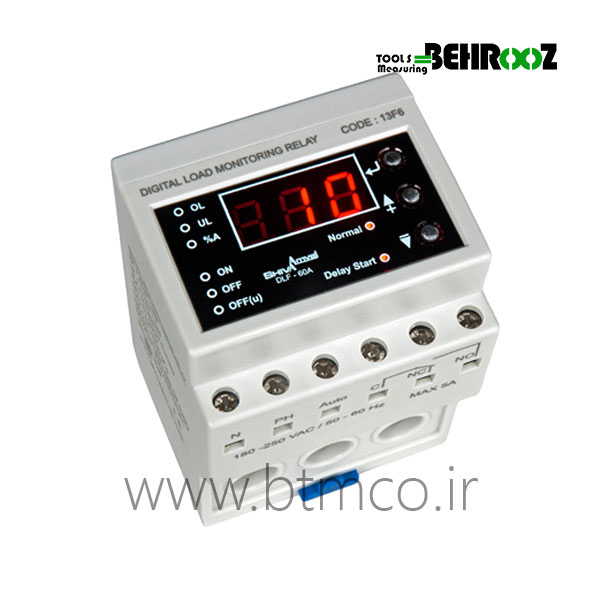

کنترل بار دیجیتال
کاربرد
رله اضافه جریان سه فاز (کنترل بار) جایگزینی مناسب برای رله های بی متال است که در موارد زیر کاربرد دارد:
جلوگیری از سوختن موتورهای سه فاز در هنگام اضافه بار Overload ٬ دو فاز شدن و اتصال کوتاه .
حفاظت ژنراتورها و ترانس های قدرت در مقابل اضافه بار و اتصال کوتاه .
حفاظت موتورهای تک فاز و دو فاز (استفاده از یک یا دو کانال جریان) .
مشخصه های کنترل بار :
1. جایگزین بیمتال
2. مدار الکترونیکی با عمر بسیارطولانی و بدون استهلاک مکانیکی
3. کارکردی دقیق و مطمئن در تمامی شرایط و عدم وابستگی به دمای محیط و رطوبت
4. قابلیت تنظیم جریان توسط دسته ی ampers
5. دارای تایمر تاخیر در وصل با زمان ثابت
6. قابلیت تنظیم تاخیر در قطع توسط دکمه ی delay
7. دارای دو حالت عملکرد قفل شونده و اتوماتیک
8. قابلیت های ویژه
a) نمایش دهنده ی حالت خط قبل از قطع خروجی
b) دارای نمایشگر وصل خروجی
c) دارای نمایشگر حالت خطا fault
طرز کار
رله کنترل باربا داشتن سه عدد ترانس جریان داخلی جریان هر یک از کانال های جریان را مانند آمپرمترهای انبری اندازه گیری کرده و باجریان تنظیم شده مقایسه می کند و در صورت اضافه شدن جریان هر خط از مقدار تنظیم شده مصرف کننده رااز مدار خارج می کند .
برای پوشش دادن زمان استارت در موتورهایی که اضافه بار زیادی دارند پیچ تنظیمی بر روی رله برای تنظیم زمان تاخیر delaytime پیش بینی شده است.
طریقه ریست کردن رله
بعد از اینکه رله عمل کرد باید رله ریست شود تا به حالت کار عادی بازگردد.
ریست کردن کنترل بار به سه طریق قابل انجام است:
1- با استفاده از دکمه ریست روی دستگاه
2-با قطع مدارمنبع تغذیه رله برای چند لحظه
3-ریست اتوماتیک که با اتصال دو ترمینال T1 و T2 بعد از حدود یک دقیقه به طور خودکار انجام میشود.
ويژگي ها
حفاظت دستگاه های سه فازدر مقابل اضافه بار با استفاده از سیستم میکروپروسسوری
کنترل جریان
اندازه گیری جریان بدون نیاز به ct
نمایش جریان ومقادیر تنظیمی وپیغام های آن
مشخصات فني دستگاه:
- 180-250v ac /50-60 hz :ولتاژ تغذیه
- کارآیی در دما: 65 ... 20 - درجه سانتی گراد
- رطوبت:% 70
- خروجی رله:5A
