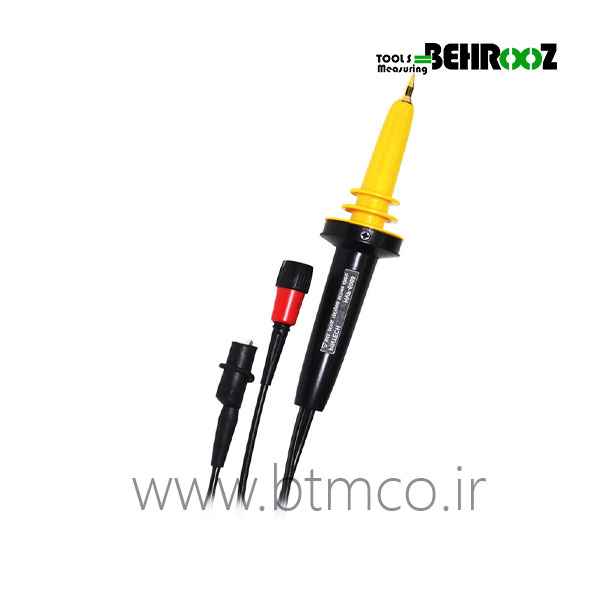

پراب فشار قوی pintech مدل P6008
pintech high-voltage probe P6008
پراب فشار قوی pintech مدل P6008 برای انتقال سیگنال های الکتریکی به اسیلوسکوپ ، استفاده می شود سیم رابط پروب معمولاًً از جنس کابل کواکسیال می باشد تا میزان نویز به حداقل برسد . نوک پروب به صورت گیره ای فنری است که می توان آن را به یک نقطه از مدار وصل کرد . انتهای فلزی سیم رابط که به ورودی اسیلوسکوپ وصل می شود BNC نام دارد. BNC دارای یک شیار مورب است که وقتی آن را به ورودی اسیلوسکوپ وصل می کنیم و 90 درجه در جهت عقربه های ساعت می چرخانیم این قطعه کاملاً به اسیلوسکوپ متصل می شود.
مشخصات فنی پراب فشار قوی pintech مدل P6008:
- نسبت میرایی نوع مینی: 1: 1000
- امپدانس ورودی:100MΩ//3PF
- بالاترین سطح ولتاژ کاری:
DC:0،«8KV DC
AC:Pluse¨Q16KVpeak to peak
AC:¨Q6KV rms
- نویز:DC≧60dB(1KHz),≧50dB(1MHz)
- پهنای باند:DC،«40MHz(-3dB)
- نسبت تقسیم:1:1000
- مقاومت ورودی:100Mظ±1%
- ظرفیت ورودی:3.0PF±0.5PF
- دامنه جبران:3PF،«50PF
- طول کابل:2.0meter(±0.2M)
- ضریب دمایی:≦200PPM/℃
- دقتDC:
±2%(DC TO 5KV)
±3%(more than 5KV)
±3%(1KHz/1KV)
-3dB 40MHz
