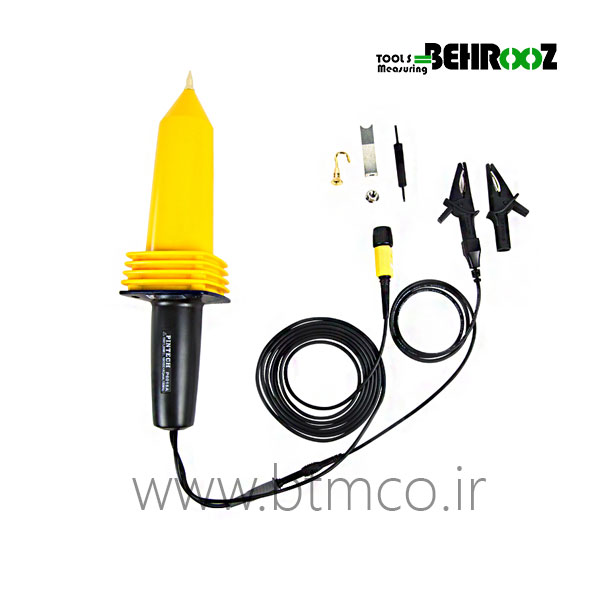

پراب فشار قوی pintech مدل P6018A
pintech high-voltage probe P6018A
پراب فشار قوی pintech مدل P6018A برای انتقال سیگنال های الکتریکی به اسیلوسکوپ استفاده می شود سیم رابط پروب معمولاًً از جنس کابل کواکسیال می باشد تا میزان نویز به حداقل برسد. نوک پروب به صورت گیره ای فنری است که می توان آن را به یک نقطه از مدار وصل کرد. انتهای فلزی سیم رابط که به ورودی اسیلوسکوپ وصل می شود BNC نام دارد. BNC دارای یک شیار مورب است که وقتی آن را به ورودی اسیلوسکوپ وصل می کنیم و 90 درجه در جهت عقربه های ساعت می چرخانیم این قطعه کاملاً به اسیلوسکوپ متصل می شود.
مشخصات فنی پراب فشار قوی pintech مدل P6018A
- نسبت میرایی:1000:1
- پالس ولتاژ:12KVp-p
- مقاومت ورودی:200MΩ
- ظرفیت ورودی:1.5 PF
- پهنای باند:DC~150MHz(-3dB)
- سیگنال/نویز:>60dB at 1KHz; >50dB at 1MHz
- دقت DC:
≦3% Full Range ≦3% at 1KHz- طول کابل: 2M±0.2M
- وزن/صدا: 460g/80(W)×80(H) ×320(L)mm
