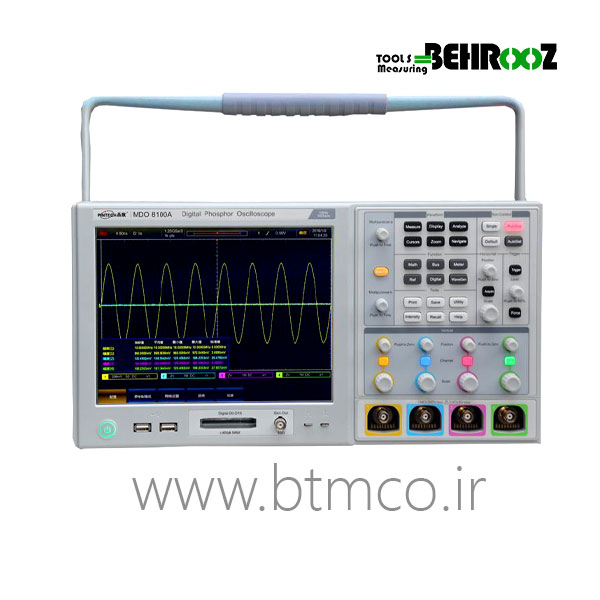

اسیلوسکوپ فسفر دیجیتال PINTECH مدل MDO 8100A
PINTECH digital phosphor oscilloscope MDO 8100A
اسیلوسکوپ فسفر دیجیتال PINTECH مدل MDO 8100A از نسل جدید اسیلوسکوپ ها میباشد و با استفاده از مبدل آنالوگ به دیجیتال A/D سیگنال را تحلیل و نمایش میدهد. ویژگی بارز این اسکوپ ها، وزن کم، صفحه نمایشگر های LCD رنگی، محاسبه اتومات مشخصه های سیگنال می باشد. بطور مثال برای محاسبه Vpp با استفاده از آپشن measure میتوان مقادیر را بدون هیچ گونه محاسباتی مشاهده نمود. از دیگر ویژگی های اسکوپ های دیجیتال، حافظه دار بودن، امکان اتصال به کامپیوتر، کالیبره خودکار، صفحه نمایشگر بزرگ، قابل حمل و قیمت مناسب است
مشخصات فنی اسیلوسکوپ فسفر دیجیتال PINTECH مدل MDO 8100A
- پهنای باند: 1GHz
- زمان واکنش: 450ps
- نرخ نمونه برداری(هر کانال): 5GSa/s
- نرخ نمونه برداری(دو کانال): 5GSa/s
- نرخ نمونه برداری(سه کانال): 2.5GSa/s
- نرخ نمونه بردای(چهار کانال): 2.5GSa/s
- طول ضبط: 500Mpts
- کوپلینگ ورودی: AC,DC
- امپدانس ورودی: 1MΩ±1%, 50Ω±1%
- محدوده حساسیت ورودی 50: 1mV～1V/div
- محدوده حساسیت ورودی M1: 1mV～10V/div
- وضوح عمودی: 8bit
- محدوده پایه زمانی: 400ps～1000s
- دقت زمانی: ±5ppm
- حالت های دستگاه: Auto, normal, single
- نوع نمایشگر: 10.4 inch
- صفحه لمسی:خازنی
- وضوح نمایشگر: 1024×768
- حداکثر سرعت ضبط شکل موج: 1,000,000 wfms/s
- ابعاد: 426×221.5×160
- وزن: 6kg
