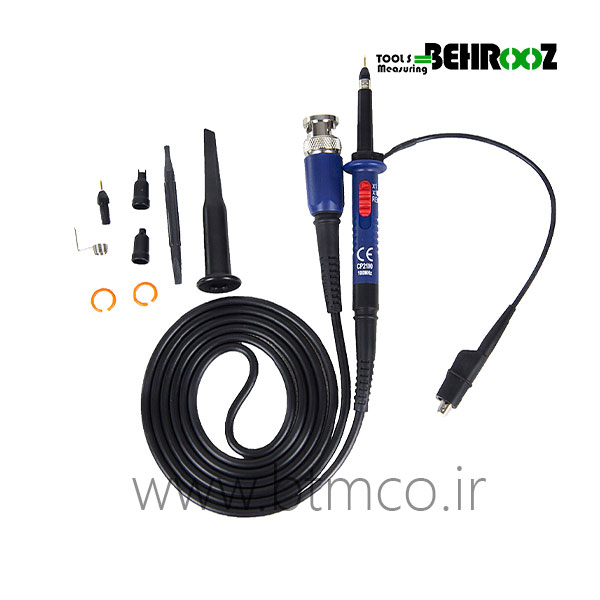

پراپ اسیلوسکوپ مدل CP-2100 برند پینتک
PINTECH Oscilloscope Probe CP-2100
پراپ اسیلوسکوپ مدل CP-2100 برند پینتک با قابلیت اندازه گیری با نسبت X1 , X10 که معروفترین و پرکاربردترین نوع از پراپ ها هستند. این پروب‌ها توسط مقاومت بزرگ موازی با یک خازن کوچک تضعیف می شوند تا کمترین تاثیر بروی سیگنال را داشته باشند.پروب ها با کابل مطابق با امپدانس مشخصه ورودی اسیلوسکوپ به اسیلوسکوپ متصل می شوند تا بهترین نتیجه اندازه گیری را به دستگاه منتقل کنند و مجوب آسیبی به دستگاه نشوند.
مشخصات فنی پراپ اسیلوسکوپ مدل CP-2100 برند پینتک :
حدوده X10
- مدل: CP-2100
- نسبت تقسیم: 10:1
- پهنای باند: DC~100MHz
- زمان صعود: 3.5nS
- مقاومت ورودی: 10MΩ
- خازن ورودی: About 16PF
- دامنه جبران:10~35PF
- ولتاژ عملکرد: 600V DC+AC peak
محدوده X1
- نسبت تقسیم: 1:1
- مقاومت ورودی: 1MΩ
- خازن ورودی: About 55PF
- ولتاژ عملیاتی: 300V DC+AC peak
عمومی
- طول کابل: 1.2M
- ولتاژ بهره برداری: 0℃~+50℃ 85%RH（35℃）
- دمای ذخیره سازی: -20℃~+70℃ less than 90%RH
- وزن: 87g
