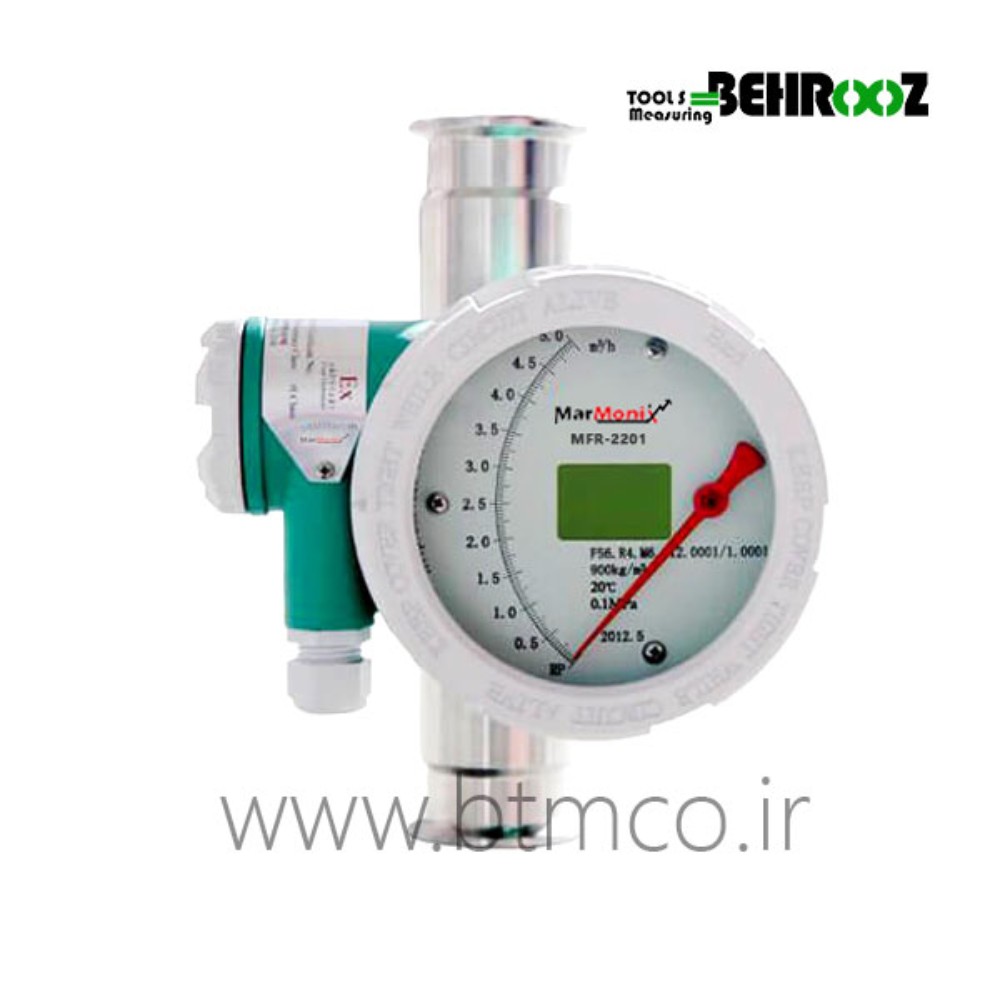

روتامتر لوله فلزی مارمونیکس مدل MFR-2201
MARMONIX Metal Tube Rotameter MFR-2201
روتامتر لوله فلزی مارمونیکس مدل MFR-2201 از سنسور جریان و نشانگر جریان تشکیل شده است. شناور به صورت عمودی در داخل لوله اندازه گیری مخروطی قرار می گیرد و می تواند به دلیل اثرات هیدرودینامیکی آزادانه در امتداد لوله مخروطی به بالا و پایین حرکت کند. یک آهنربای دائمی با عملکرد بالا در داخل شناور تنظیم می شود ، به این ترتیب میدان مغناطیسی اطراف آهنربا دائمی همراه با شناور که در حال حرکت به بالا و پایین است، تغییر می کند. هنگامی که جریان مایع ثابت میشود و شناور در حالت تعادل دینامیکی قرار می گیرد ، میدان مغناطیسی اطراف آهنربا دائمی نیز ثابت می ماند. سیگنال مغناطیسی با استفاده از نشانگر جریان به طور مکانیکی به لوله مخروطی متصل می شود و به صورت غیر تماسی منتقل می شود. به عبارت دیگر ، نشانگر قادر است مقدار جریان مایعات را توسط سیستم پردازش مغناطیسی شناسایی و پردازش کند و در نهایت مقدار دبی مربوطه را می توان با مقیاس خوبی از روی دستگاه قرائت نمود. همچنین می تواند خروجی ها را به عنوان سیگنال الکتریکی (4-20) mA / hart تحت استاندارد پروتکل ارتباطی نشان دهد.
مشخصات فنی روتامتر لوله فلزی مارمونیکس مدل MFR-2201:
- قطر لوله: DN15-DN150
- نسبت دامنه: 10:1 (DN≤100),5:1 (DN＞100)
- درجه حفاظت: IP65
- ویسکوزیته: ≤250 mPa.s
- دمای میانی: -80℃~250℃
- دقت: نوع معمولی±2.5%/دقت بالا±1.5%
- میانگین ویسکوزیته:
- DN15:≤5mPa.s ≤30mPa.s;
- DN25:≤250mPa.s
- DN50-150:≤300mPa.s
- منبع تغذیه: 24VDC,3.6V lithium battery power
- ماکسیمم ولتاژ کاری: DN15~DN50:4.0MPa; DN80~DN150:1.6Mpa
