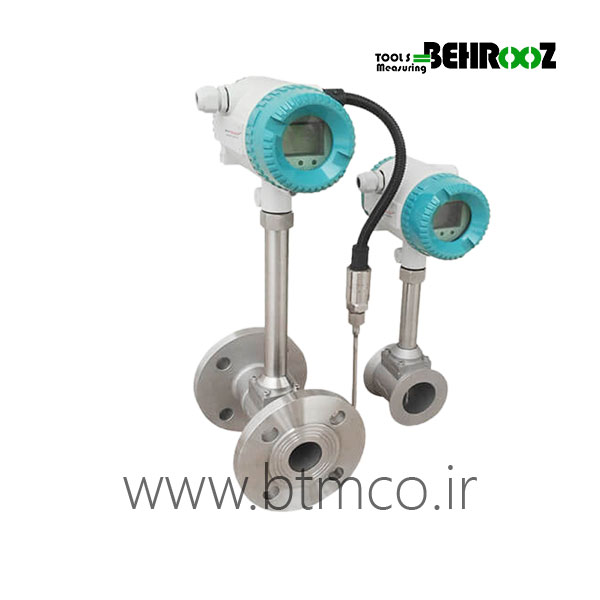

فلومتر ورتکس بخار مارمونیکس مدل MVF-2800 MARMONIX vortex steam flow meter MVF-2800

Product Photo

فلومتر ورتکس بخار مارمونیکس مدل MVF-2800 MARMONIX vortex steam flow meter MVF-2800

فلومتر ورتکس بخار مارمونیکس مدل MVF-2800 یک فلومتر گردابی حرفه ای برای اندازه گیری مقدار جریان مایعات، گاز خشک، گاز مرطوب، بخار، بخار اشباع شده ساخت کمپانی کانادایی مارمونیکس میباشد. برای خرید و سفارش این فلومتر از سایت اینترنتی بهروز با کارشناسان ما در تماس باشید.

تماس بگیرید

021-33940961-2

موجود شد به من اطلاع بده
کد محصول 55476336
دسته بندی فلومتر ورتکس ، گردابی
برند MARMONIX/CANADA

بررسی کلی :

فلومتر ورتکس بخار مارمونیکس مدل MVF-2800

 MARMONIX vortex steam flow meter MVF-2800

فلومتر ورتکس بخار مارمونیکس مدل MVF-2800 بر اساس تئوری Todor von karmanو تئوری رابطه جریان کار می کند. هنگامیکه مانعی در مسیر سیال قرار گیرد سیال قادر نیست تا به شئیی در طرف پایین دست بچسبد و به طور تناوبی از یک طرف و سپس از طرف دیگر جدا میشود. سیال با حرکت اهسته در لایه مرزی در بدنه از طرف پایین دست جدا شده و به گرداب تبدیل میشوند. هنگامیکه گرداب از یک طرف بدنه تشکیل میشود سرعت سیال از ان طرف افزایش یافته و فشار کاهش میابد. در طرف دیگر سرعت کاهش یافته و فشار افزایش میابد بنابراین سبب تغییر فشار در دو سوی بدنه میباشد. هنگامیکه گرداب بعدی از طرف مخالف تشکیل میشود همه اثرات معکوس میشود. در نتیجه توزیع سرعت و فشار در مجاورت بدنه با فرکانس مشابه ای با تغییرات فرکانس تشکیل گردابها تغییر میکند. فرکانس گردابه به‌طور مستقیم متناسب با سرعت جریان و درنتیجه با فلو حجمی می‌باشد. گردابه ایجادشده در دو طرف مانع، باعث ایجاد فشار مثبت یا منفی شده و با استفاده از یک سنسور خازنی تشخیص داده‌شده و به سیگنال الکتریکی تبدیل می‌شود
فلومتر ورتکس بخار مارمونیکس مدل MVF-2800 دارای ویژگی های قطعات یکپارچه که از تجزیه قطعات جلوگیری می کند، دارای صفحه مدار دیجیتال و برد مدار دیجیتال که از مزایای ضد لرزش و ضد تداخل بهره می برد، استفاده از فناوری پیشرفته FISH SCALE ، که باعث می شود درز جوشکاری زیبا و صاف به نظر برسد، سنسور دمای این دستگاه می تواند بالاترین دما را در حدود 350 درجه سانتس گراد اندازه گیری کند، میباشد.

مشخصات فنی فلومتر ورتکس بخار مارمونیکس مدل MVF-2800

  • سایز:DN15-DN300mm
  • اندازه گیری: بخار، مایعات، گاز
  • دقت: ±1. 5% و±1.0%
  • فشار کاری: 1.6MPa,2.5MPa,4.0Mpa
  • درجه حفاظت: IP65
  • جنس بدنه: SS304,SS316
  • سیگنال خروجی: 4~20 mA (two wire), pulse (three wires)
  • منبع تغذیه: 24VDC, 3.6V lithium
  • ارتباطات:
Flange: DN15-DN300
Flange Card:  DN15-DN300
Insertion:   DN100-DN2000
  • کابل خروجی: M20x1.5
