سیستم اندازه گیری فشار OEM ویکا مدل PMT01
OEM pressure measuring system Wika PMT01
سیستم اندازه گیری فشار OEM ویکا مدل PMT01، یک گیج عقربه ای مقرون بصرفه می باشد که برای اندازه گیری فشار بر اساس سیستم اندازه گیری بوردون و مناسب برای کاربرد مختلف در صنعت طراحی شده است. این گیج با سنسور های یکپارچه و صفحه نمایش آنالوگ عقربه ای و قابلیت ارائه سیگنال خروجی را دارد و همچنین برای کاربرد های پنوماتیک، گاز های صنعتی، مهندسی پزشکی و آب آشامیدنی مورد استفاده قرار می گیرد. شرکت تجهیزات اندازه گیری و ابزار دقیق بهروز نماینده رسمی محصولات کمپانی ویکا با بهترین قیمت و کیفیت خرید آنلاین مطمئنی را برای شما مشتری عزیز آرزو دارد. با ما بهترین و بصرفه ترین خرید را داشته باشید.
مشخصات فنی سیستم اندازه گیری فشار OEM ویکا مدل PMT01:
- اصل اندازه گیری: بوردون
- مشخصه ها: قابل اعتماد و بصرفه، عقربه ایی
- محدوده اندازه گیری: 0 الی 400 بار
- اندازه اسمی: 40، 50، 63 میلیمتر
- جنس بدنه: آلیاژ مس
OEM pressure measuring system Wika PMT01
Description
Measurement principle

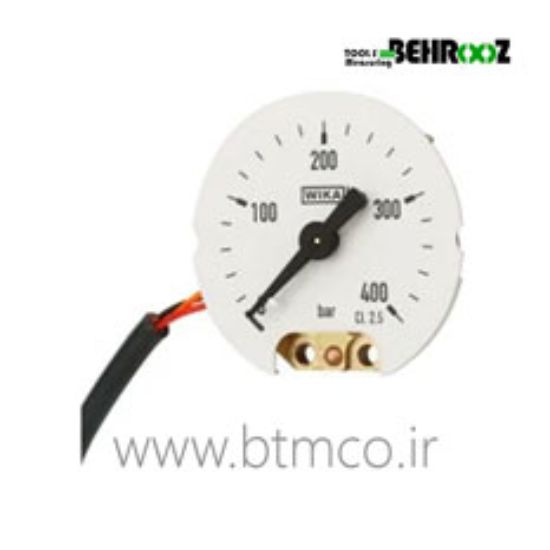

Model PMT01 is a Bourdon tube pressure gauge with integrated sensors. The instrument offers the usual analogue display, which enables reading the process pressure on-site and in addition provides an output signal (e.g. DC 0.5 … 4.5 V).
The measuring system with Bourdon tube produces a pointer rotation proportional to the pressure. An electronic angle encoder, proven in safety-critical automotive applications, determines the position of the pointer shaft – it is a non-contact sensor and therefore completely free from wear and friction. That provides a pressure-proportional signal for further processing.
Integration concept
The PMT01 is the ideal pressure measuring system for trouble-free integration into a wide variety of applications.
This is possible through the simple mounting and sealing of the already pre-adjusted system. Due to the sealing with an O-ring and a support ring, the pressure measuring system is efficiently and cost-effectively exchangeable.
Design freedom for customer solutions
Without any enclosing components, the model PMT01 OEM pressure measuring system provides a simple and compact integration solution. Both the flat design and the free positionability of model PMT01 open up a multitude of integration variants with the designing of a pressure measuring system with output signal.
Applications
- For dry gaseous and liquid media that are not highly viscous or crystallising and are suitable for copper alloy parts
- Pneumatics
- Industrial gases
- Medical engineering
- Drinking water
Special features
- Compact and cost-effective integration solution
- Scale ranges from 0 ... 400 bar or 0 ... 5,000 psi
- Voltage signal, e.g. DC 0.5 … 4.5 V
- Nominal size 40 mm [1 ½"], 50 mm [2"] or 63 mm [2 ½"]
- Accuracy class 2.5
