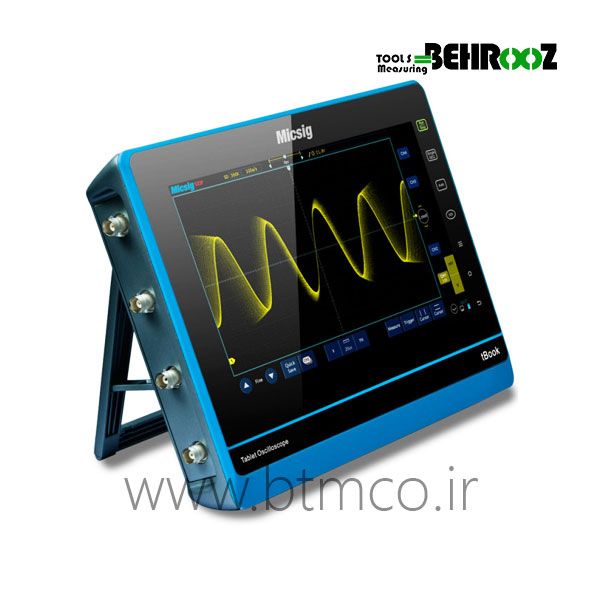

اسیلوسکوپ تبلتی میسیگ TO102/TO104
micsig DIGITAL STORAGE OSCILLOSCOP TO102/TO104
سیم رابط پروب معمولاًً از جنس کابل کواکسیال می باشد تا میزان نویز به حداقل برسد. نوک پروب به صورت گیره ای فنری است که می توان آن را به یک نقطه از مدار وصل کرد. اگر پوشش پلاستیکی نوک پروب را برداریم ، نوک آن به صورت سوزنی می شود که در بعضی مواقع از آن استفاده می گردد. انتهای فلزی سیم رابط که به ورودی اسیلوسکوپ وصل می شود BNC نام دارد. BNC دارای یک شیار مورب است که وقتی آن را به ورودی اسیلوسکوپ وصل می کنیم و 90 درجه در جهت عقربه های ساعت می چرخانیم این قطعه کاملاً به اسیلوسکوپ متصل می شود. همچنین روی پروب کلیدی با دو حالت 1× و 10× وجود دارد که در حالت 1× ، سیگنال بدون هیچ گونه تضعیفی از طریق پروب به اسیلوسکوپ اعمال می گردد و در حالت 10×، ابتدا سیگنال در داخل پروب 10 برابر تضعیف شده و سپس به اسیلوسکوپ اعمال می گردد. باید توجه داشت که اگر از حالت 10× پروب ، برای اندازه گیری استفاده شود مقادیر قرائت شده دامنه را باید در عدد 10 ضرب نمود تا مقدار واقعی دامنه سیگنال بدست آید.موارد کاربرد 10× برای سیگنال های با دامنه زیاد می باشد.
مشخصات فنی دستگاه :- پهنای باند : 100MHz
- زمان صعود : 3.5ns
- نرخ نمونه برداری : 1GSa/s 500MSa/s
- کارت حافظه : 18M/9M (optional max. memory depth 90M/45M)
- ماکزیمم زمان رهگیری : 200,000wfms/s
- تعداد کانال : 2/4
- محدوده پهنای باند : 200MHz, 20MHz
- امپدانس ورودی : 1MΩ±1%≈15pF±3 pF
- رنج حساسیت ورودی : 2mV/div~5V/div
- رزولیشن عمودی : 8 bit
- دقت گین dc : 2mV/div~10V/div, ±2.0%
- زمان پایه تاخیر : -12div~12ks
- دقت زمان پایه : 20ppm
- حالت نمونه : normal, average, peak , envelop
- ثبت دینامیک : ≤2H
نام هاي ديگر دستگاه : اسيلوسکوپ ، اسکوپ ، اسيلوسکوپ ديجيتال ، نوسان نما ، نوسان نمای پیشرفته ، تبلتی ، اسلیسکوپ لمسی ، اسلیسکوپ قابل حمل
مشخصات ظاهری
|
نوع کاربری
|
پرتابل
|
وزن
|
1.7Kg
|
سایز
|
275*210*60mm
|
نوع اندازه گیری
|
دیجیتال
|
تعداد کانال
|
2 کانال
|
مشخصات فنی
|
پهنای باند
|
100 MHz
|
نرخ نمونه برداری
|
1 Gs/s
|
شیوه ارتباطی
|
قابلیت اتصال به کامپیوتر
|
mini USB
|
حافظه
|
دارد
|
لوازم جانبی
|
لوازم جانبی همراه دستگاه
|
|
سایر مشخصات
|
نوع صفحه نمایش
|
10.1 Inches TFT LCD
|
نوع تغذیه
|
9000 mAh Battery
|
نرم افزار
|
|
گارانتی
|
|
جهت دريافت ديتاشيت کالا روي عکس کليک کنيد.
