مشخصات کلی کابل ها
تمامی برند های کابل دارای مشخصات یکسان می باشد که به طور کلی برای شناختت یک کابل خوب شامل موارد زیر می شود.
- ساختمان كابل ها
- شناسایی كابل ها
- قابلیت تحمل بار كابل ها
- پلاك خوانی الكترو موتورها
- انواع حفاظت ها طبق استاندارد دین 40050
نكاته مهم و كوتاه در مورد کابل ها
مقاومت کابل
عبارت است از عكس ال عملی كه هر عنصر با توجه به ساختمان اتمی و تعداد الكترون لایه اخر در مقابل عبور جریان یا حركت الكترونها از خود نشان میدهد مقاومت با طول هادی نسبت مستقیم و با سطح مقطع نسبت عكس دارد. برای اندازه گیری مقاومت فلزات یك متر از انرا به سطح مقطع یك میلیمتر مربع انتخاب كرده و مقاومت انرا اندازه گیری می كنند (جداول اماده برای همه فلزات وجود دارد) كه به آن مقاومت مخصوص می‌گویم و برحسب اهم است.
وقتی می‌گوییم مقاومت یك فلز با طول ان نسبت مستقیم دارد یعنی هرچه طول بیشتر باشد مقاومت هم بیشتر می‌شود.
منظور از L1 در کابل
و وقتی می‌گوییم مقاومت با سطح مقطع نسبت عكس دارد یعنی هر چه سطح مقطع بزرگتر باشد مقاومت كمتر است.
L1=L2 S1 نتیجه R1
واحد مقاومت اهم میباشد كه با حرف یونانی امگا نمایش می‌دهند.
هدایت الكتریكی عكس مقاومت است هرچه مقاومت بیشتر باشد هدایت كمتر است و واحد ان مو میباشد.
G=1/R
مثال: مقاومت یك سیم به طول 100 متر و به سطح مقطع 2 میلیمتر مربع؟
R=A*L/S
R=0.0175*100/2
مقاومت مخصوص =A طول = L سطح مقطع =S مقاومت مخصوص مس =0.0175
|
واحد
|
علامت كميت
|
نام كميت
|
|
اهم
|
R
|
مفاومت
|
|
متر
|
L
|
طول
|
|
ميليمتر مربع
|
A ياC
|
سطح مقطع
|
|
متر/ميليمتر مربع *اهم
|
ή
|
مقاومت مخصوص
|
|
زيمنس يا مو
|
G
|
هدايت الكتريكی
|
|
ميليمتر مربع*اهم/متر
|
X
|
هدايت مخصوص
|
|
كولن
|
Q
|
مقدار الكتريسيته
|
|
آمپر
|
I
|
شدت جريان
|
|
ثانيه
|
T
|
زمان
|
|
ميليمتر مربع/امپر
|
J
|
تكاثف جريان
|

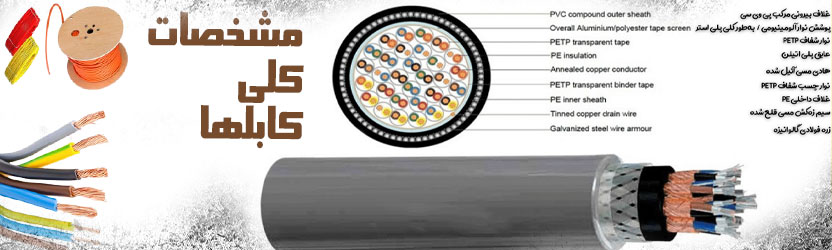

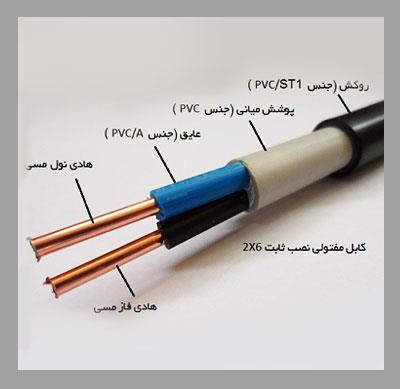

ساختمان كابل ها
هر نوع هادی كه جریان برق را از خود عبور داده و توسط موادی از محیط اطراف خود عایق شده باشد را كابل می‌نامند . مهمترین و بیشترین عایقی كه در ساختمان كابل ها بكار میرود عبارتند از P.V.C (پلی وی نیل كلراید) كه پرتو دور یا پلاستیك نامیده می‌شود.
P.V.C عایقی غیر قابل اشتعال است و این مزیت خوبی در كابل ها میباشد دارای انعطاف پذیری زیادی میباشد و تنها عیب ان این است كه در درجه حرارت حدود صفر و زیر صفر از ان نمیتوان برای عملیات كابل كشی مورد استفاده قرار داد مواردی مانند ارزانی تولید انبوه و سادگی ساخت باعث شده كه بیش از 90 در صد كابل های فشار ضعیف از این عایق درست شوند. نوعی عایق دیگر بنام PET (پلی اتیلن) برای كابل ها بكار میرود كه آتشزا بوده و در مكان های اختصاصی بكار میرود. در بعضی از كابل ها از عایق لاستیكی استفاده می‌شود كه كاربرد زیادی ندارد.
هادی ها در کابل طبق استاندارد آلمان
هادی ها از جنس مس و یا آلومینیوم می‌باشند. در صورتیكه بخواهیم از كابلی با هادی آلومینیوم برای كابل كشی هوایی استفاده كنیم باید یك رشته آن فولاد باشد. برای شناسایی كابل ها از حروفی استفاده می‌شود كه روی كابل ها نوشته شده است برخی از این حرف طبق استاندارد آلمان V.D.E بشرح زیر میباشد:
- N كابل با هادی مسی
- NR كابل با هادی آلومینیوم
- Y علامت عایق پرتو دور میباشد.
- H علامت ورق متالیزه میباشد.
- T سیم تحمل كننده در كابل كشی هوایی
- R حفاظت فولادی نواری شكل
- Y روكش كمربندی پرتو دور
- R هادی دایره ای شكل میباشد.
- E هادی یك رشته و دایرهای میباشد.
- M هادی چند رشته
- S هادی بشكل مثلث
- مثال: مشخصات آن چیست؟
- روی كابلی نوشته شده Nyyre--0.6/1kv
- N هادی از جنس مس
- Y روكش هادی از جنس P.V.C
- Y روكش كمربندی از جنس P.V.C
- .و حداكثر ولتاژ مجاز بین فاز و نول 600 ولت و حداكثر ولتاژ مجاز بین دو فاز حداكثر 1000 ولت میباشد R هادی بشكل دایره میباشد. (سطح مقطع كابل)
- E هادی یك رشته و مفتولی میباشد.
شناسایی كابل ها
سایز سیم ها و كابل ها بر حسب سطح مقطع طبقه بندی شده و طبق جدول زیر است:
0.5-0.75-1-1.5-2.5 -4-6-10-16-25-35-50-70-95-120-150-185-240-300-400-500
برای مشخص نمودن یك كابل یا سیم ابتدا تعداد رشته و سپس سطح مقطع سیم از هادی ها را ذكر می‌كنند مانند كابل 4*2 كه یعنی كابلی كه دو رشته هادی به سطح مقطع 4 دارد. در كابل ها چند رشته و از سایز 16 به بالا سیم های فاز و نول دارای مقاطع مختلفند در اكثر كابل ها سیم نول به اندازه دو مرتبه از سیم فاز كمتر است اما در كابل های با سطح مقطع بالا این اختلاف تا سه هم میرسد سایز كابل ها با هادی چند رشته به شرح زیر میباشد.
1.5*4 2.5*4 4*4 6*4 10*4 16*4 10+25*3 16+35*3 25+50*3 70+120*3 70+150*3 95+180*3 120+240*3
مثال: كابل 10+25*3 چه كابلی میباشد؟
این كابل سه هادی به سطح مقطع 25 میلیمتر مربع برای فازهای اصلی و یك هادی به سطح مقطع 10 میلیمتر مربع برای نول دارد.
كابل های روغنی
در بعضی از كابل ها از كابل ها از عايق هادی ها كاغذ مي باشد ابتدا ذرات بخار و هوای داخل كاغذ را گرفته و به روغن كه عايق خوبی میباشد آغشته می‌كنند ضخامت كاغذها بسيار كم است و دور هر هادی چندين دور پيچيده می‌شود به اين كاغذها كاغذ اشباع شده می‌گويند.
روی نوار روغنی يك كاغذ متاليزه از جنس آلومينيم ميپيچند كه وظيفه دارد ميزان مغناطيسی اطراف هر هادی را محدود نموده و از اثر ان روي ميدان مغناطيسی فاز ديگر بكاهد. از كابل های روغنی بيشتر در فشار متوسط استفاده ميشود و به علت گرانی خود كابل و همچنين مفصل و سر كابل در فشار ضعيف بندرت استفاده می‌شود. ممكن است بجای يك غلاف سربی از سه غلاف كه بدور هر فاز پيچيده شده استفاده شود در اين صورت به ان كابل روغنی سه غلافه می‌گويند.
قابليت تحمل بار كابل ها
مقادير فوق برای دما 20 درجه سانتيگراد ميباشد و در صورتی كه دما افزايش پيدا كند و يا تعداد كابل ها زياد شود بايد در ضرايب جداول زير مقدار بار دهی كابل ها ضرب شود.
|
سه رشته
|
دو رشته
|
يك رشته
|
سطح مقطع
|
|
25
|
30
|
35
|
1.5
|
|
35
|
40
|
50
|
2.5
|
|
45
|
50
|
65
|
4
|
|
60
|
65
|
85
|
6
|
|
80
|
90
|
110
|
10
|
|
110
|
120
|
155
|
16
|
|
135
|
155
|
200
|
25
|
|
165
|
185
|
250
|
35
|
|
200
|
235
|
310
|
50
|
|
245
|
280
|
380
|
70
|
|
295
|
335
|
460
|
95
|
|
340
|
380
|
535
|
120
|
|
390
|
435
|
610
|
150
|
|
445
|
490
|
685
|
185
|
قابليت تحمل كابل ها كابل های يك رشته و چند رشته در صورت قرار گرفتن گروهی در زمين
|
10
|
8
|
6
|
5
|
4
|
3
|
2
|
تعداد كابل در گودال
|
|
0.60
|
0.62
|
0.65
|
0.70
|
0.70
|
0.80
|
0.90
|
ضريب كاهش
|
ضریب بار مجاز كابل در درجه حرارت محيط
|
35
|
30
|
25
|
20
|
15
|
10
|
5
|
درجه حرارت محيط برحسب سانتيگراد
|
|
0.76
|
0.85
|
0.93
|
1.0
|
1.07
|
1.13
|
1.2
|
ضريب بار
|
