ارت سنج چهارسیمه: معرفی، کاربردها و نکات مهم خرید
دستگاه ارت سنج چهارسیمه که به آن تستر زمین هم می گویند، یکی از دقیق ترین ابزارها برای اندازه گیری مقاومت زمین است که به طور ویژه برای پروژه های حرفه ای و صنایع حساس طراحی شده و می تواند مقاومت خاک و جریان تخلیه زمین را با دقت بسیار بالایی اندازه گیری کند. در این مقاله، به معرفی ارتسنج چهارسیمه، اجزای آن، تفاوت های آن با مدل های دو و سه سیمه، برندهای معتبر و نکات مهم خرید آن می پردازیم تا با اطلاعات جامع تری بتوانید بهترین انتخاب را داشته باشید. همچنین شرکت تجهیزات اندازه گیری بهروز به عنوان مرجع تخصصی فروش و آموزش ارت سنج چهارسیمه، با ارائه آموزش های رایگان و قیمت مناسب، آماده خدمت به مهندسین و کاربران محترم است. برای خرید و مشاوره تخصصی، می توانید با کارشناسان بهروز تماس بگیرید و از بهترین قیمت‌ها بهره مند شوید.

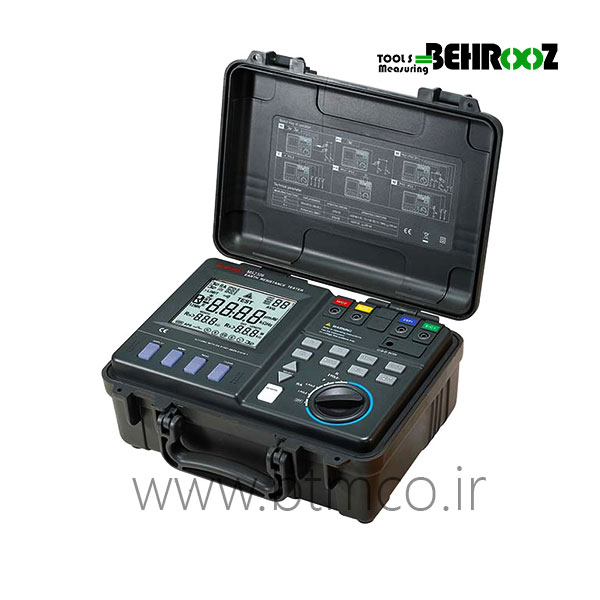

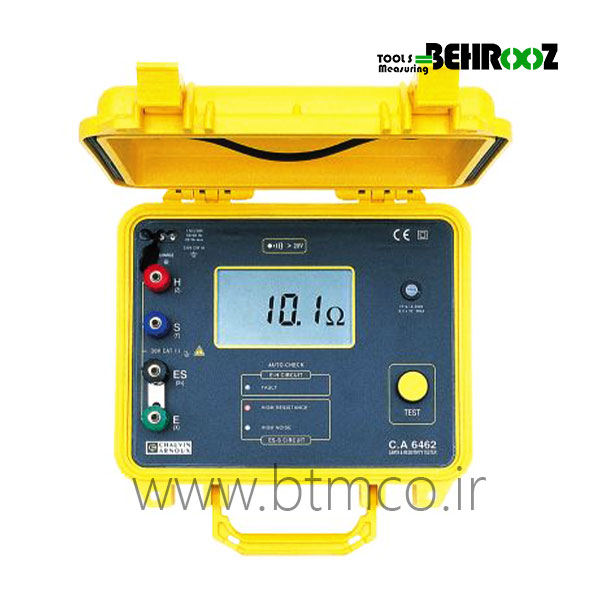

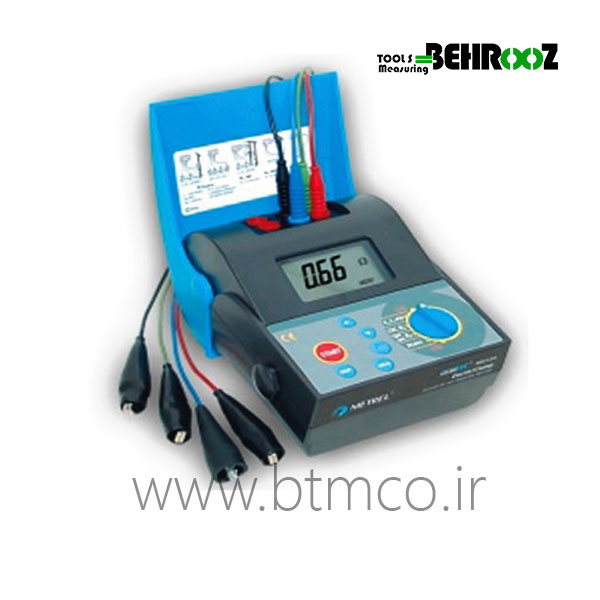

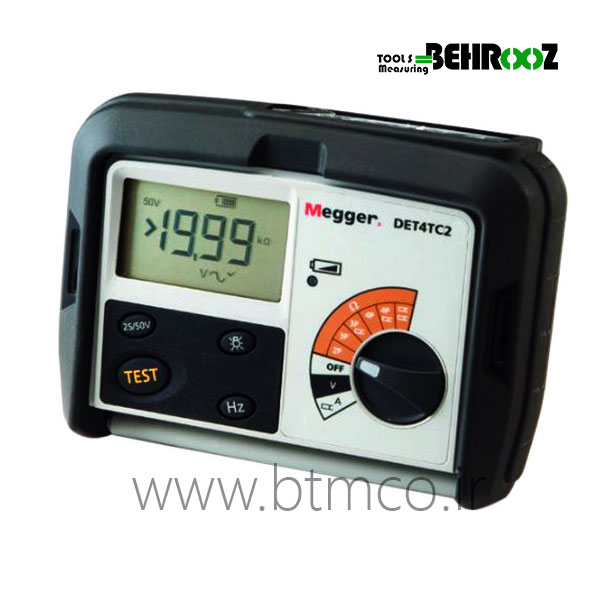

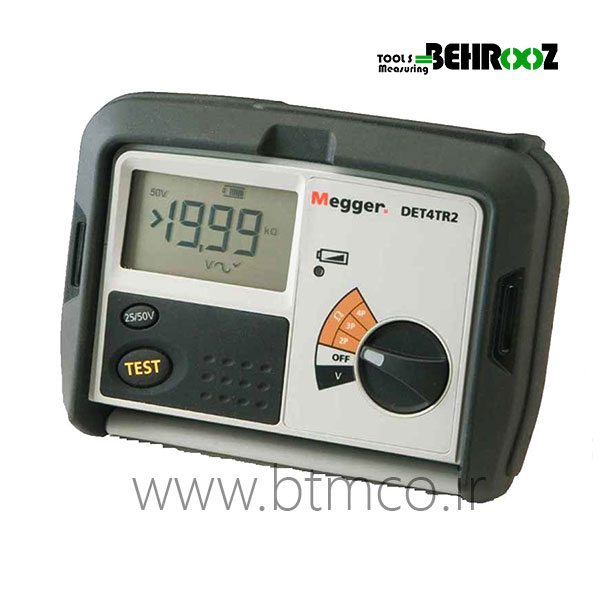

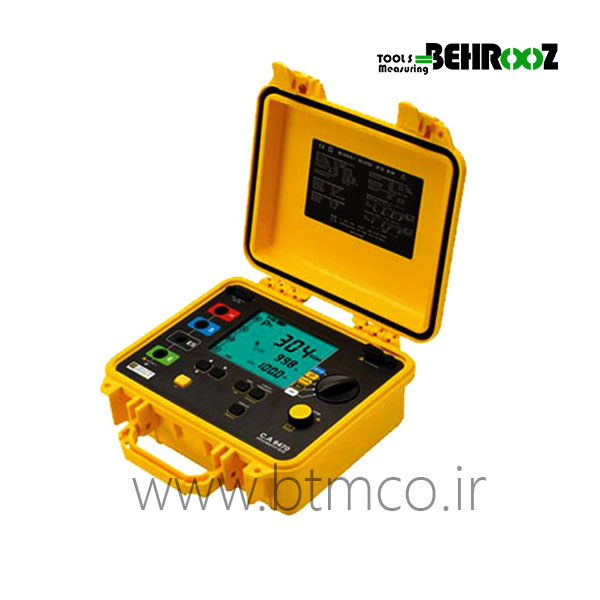

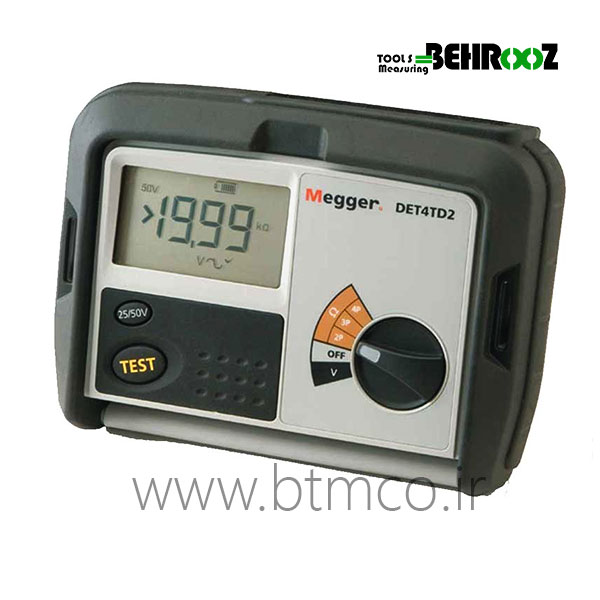

ارت سنج چهار سیمه چیست؟
ارت سنج چهارسیمه یکی از پیشرفته ترین ابزارها در اندازه گیری مقاومت زمین است و به طور ویژه برای پروژه های صنعتی و حساس طراحی شده است. این دستگاه با دقت بالا، مقاومت الکتریکی خاک و قابلیت تخلیه جریان های ناخواسته را اندازه گیری می کند، که از ایمنی و عملکرد بهینه سیستم های الکتریکی اطمینان می دهد. در تستر مقاومت زمین چهارسیمه، چهار الکترود به دستگاه متصل می شوند که شامل دو الکترود جریان و دو الکترود ولتاژ است. این چیدمان خاص به ارت سنج امکان می دهد بدون تأثیر گرفتن از مقاومت سیم‌های رابط، اندازه گیری دقیقی انجام دهد. از این رو، تستر ارت چهارسیمه برای پروژه های حرفه ای مانند پالایشگاه ها، نیروگاه ها، و تأسیسات بزرگ که نیاز به اندازه گیری‌های دقیق و مطمئن دارند، انتخاب ایده آلی است.
چرا باید از ارت سنج چهارسیمه استفاده کنیم؟
با استفاده از این دستگاه، علاوه بر دقت بالا، می توانید از ایمنی سیستم های الکتریکی و کاهش خطرات ناشی از جریان های الکتریکی اطمینان حاصل کنید. برند های معتبر مانند فلوک (Fluke)، کیوریتسو (Kyoritsu) و یونیتی (UNI-T) از بهترین تولید کنندگان ارت سنج های چهارسیمه هستند که به دقت، دوام و قابلیت اطمینان بالای محصولات خود شهرت دارند. در ایران، شرکت تجهیزات اندازه گیری بهروز به عنوان نمایندگی معتبر، خدمات فروش و مشاوره تخصصی برای این دستگاه ها ارائه می دهد و با ارائه آموزش های رایگان و قیمت های مناسب، به کاربران کمک می کند تا بهترین تصمیم را بگیرند.
نکات مهم برای خرید ارت سنج چهارسیمه
پیش از خرید ارت سنج چهارسیمه، به نکات زیر توجه کنید تا انتخاب مناسبی داشته باشید:
- نوع پروژه و نیازهای دقیق: بسته به نوع پروژه و نیازهای شما، انتخاب دستگاه با دقت و عملکرد مناسب اهمیت دارد. برای پروژه های حساس، ارت سنج های چهار سیمه توصیه میشوند.
- برند دستگاه: برند های فلوک، کیوریتسو و یونیتی از برندهای معتبر و با کیفیت در بازار هستند که بسته به بودجه و نیاز شما قابل انتخاب اند.
- خدمات پس از فروش: دستگاه های اندازه گیری نیاز به نگهداری و پشتیبانی فنی دارند؛ بنابراین توصیه می شود از شرکت های معتبر با خدمات پس از فروش مطمئن خرید کنید.
عوامل موثر بر قیمت ارت سنج چهار سیمه
قیمت ارت سنج چهار سیمه به دلیل دقت بالا و کاربردهای حرفه ای آن معمولا از مدل های دو سیمه و سه سیمه بیشتر است. این دستگاه به طور خاص برای پروژه های صنعتی و حساس طراحی شده و قابلیت اندازه گیری دقیق مقاومت زمین و مقاومت ویژه خاک را فراهم می کند، که از مهم ترین عوامل مؤثر بر قیمت تستر زمین چهار سیمه محسوب می شوند. در تعیین قیمت تستر مقاومت زمین، عواملی نظیر برند دستگاه، دقت اندازه گیری، امکانات فنی و خدمات پس از فروش نیز تأثیرگذارند.

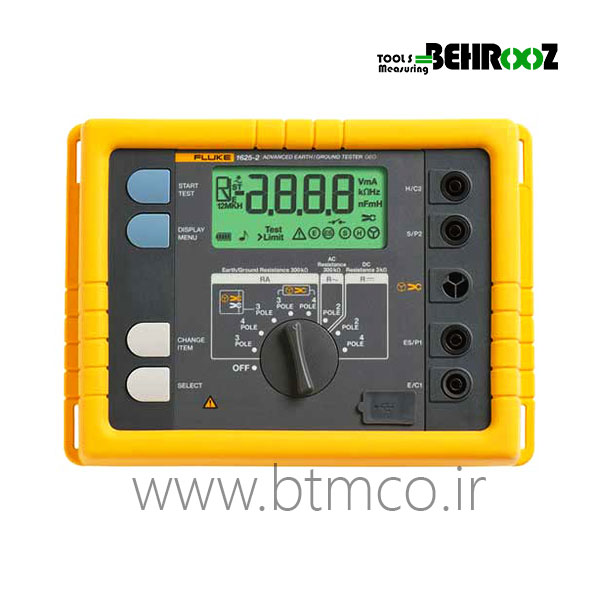

برند های معتبر مانند فلوک (Fluke)، کیوریتسو (Kyoritsu) از جمله برند هایی هستند که به دلیل کیفیت و دقت بالای محصولات خود، معمولا قیمت بالاتری دارند. این برندها با بهره گیری از فناوری‌های پیشرفته و طراحی ارگونومیک، تستر های مقاومت زمین چهار سیمه ای با عملکرد مطمئن ارائه می دهند. شرکت تجهیزات اندازه گیری بهروز، به عنوان نماینده رسمی فروش ارت سنج چهار سیمه از برند های معتبر، قیمت های مناسبی به مشتریان ارائه داده و خدمات پس از فروش و مشاوره رایگان را نیز فراهم میکند.
برای یافتن بهترین قیمت تستر ارت چهارسیمه، توصیه می‌شود که قیمت‌ها و مدل‌های مختلف را در نمایندگی‌های معتبر مقایسه کرده و از دستگاهی با کیفیت و دقت بالا متناسب با نیاز خود بهره مند شوید.
کاربرد ارت سنج چهار سیمه چیست؟
ارت سنج چهار سیمه یکی از ابزارهای اساسی در صنایع مختلف برای اندازه گیری دقیق مقاومت زمین و ارزیابی ایمنی سیستم های الکتریکی است. این دستگاه به دلیل دقت بالا، در پروژه های حساس و صنعتی مانند نیروگاه ها، پالایشگاه ها، تاسیسات بزرگ و ساختمان های مجهز به سیستم‌های پیچیده الکتریکی مورد استفاده قرار می‌گیرد. با اندازه‌گیری مقاومت الکتریکی خاک، تستر مقاومت زمین چهارسیمه امکان ارزیابی دقیق مقاومت زمین را فراهم میکند و به تخلیه صحیح جریان‌های ناخواسته و افزایش ایمنی سیستم‌ها کمک میکند.
یکی از مهم ترین کاربردهای ارت سنج چهارسیمه، اندازه‌گیری مقاومت ویژه الکتریکی خاک است؛ این ویژگی به مهندسین کمک میکند تا مناسب‌ترین مکان برای اجرای چاه ارت را مشخص کرده و خاک‌هایی با مقاومت پایین‌تر (مانند خاک‌های رسی و مرطوب) را برای تخلیه بهینه جریان‌های الکتریکی انتخاب کنند. این دستگاه با دقت بالا، میزان مقاومت الکتریکی زمین را بدون تأثیرپذیری از مقاومت سیم‌های رابط اندازه‌گیری میکند و در پروژه‌هایی که دقت و امنیت بالا اهمیت زیادی دارد، به عنوان گزینه‌ای ایده‌آل شناخته می‌شود.
مقاومت خاک -آیا مقاومت خاک در مناطق مختلف فرقی دارد ؟
|
در اینجا با توجه به اینکه مقاومت هر خاک با توجه به عناصر تشکیل دهنده متفاوت می باشد. بطوریکه مقاومت ویژه ی الکتریکی خاک (Soil Resistivity) عبارت از میزان مقاومت حجم مشخصی از خاک در مقابل عبور جریان الکتریسیته از سطح مقطعی معلوم و متناسب با آن حجم می باشد.
و با واحد اهم و بوسیله دستگاه های تخصصی دستگاه ارت سنج چهارسیمه، مقاومت سنج زمین ویژه مقاومت خاک سنجیده می شود. به عبارت دیگر این ویژگی مشخصه مطلوب یا نا مطلوب بودن یک خاک از نظر رسانایی الکتریکی است. در نتیجه استفاده از خاک را برای احداث پایانه زمین (ارت) و اجرای چاه ارت مشخص می کند.
|
 |
پایانه زمین - بهترین خاک برای ایجاد پایانه زمین کدام است؟
از آنجا که منظور اصلی ایجاد پایانه زمین (ارت) تخلیه بارهای الکتریکی و جریان های ناخواسته می باشد، خاک های دارای مقاومت ویژه الکتریکی پایین تر برای ایجاد پایانه زمین (ارت) مناسب تر می باشند. از اینروست که ما برای کارگذاری الکترود زمین (ارت) مانند صفحه یا میله، به دنبال محل عمیق تر(مانند چاه) یا مرطوب تر (مانند فضای سبز) هستیم. مقاومت ویژه خاک های رسی، مرطوب و حاوی نمک پایین است. متقابلا مقاومت ویژه خاک های خشک، سنگلاخی و صخره ای زیاد است. بنابراین برای احداث پایانه زمین مناسب نیستند.
جدول مقاومت ویژه خاک
مقادیر تقریبی مقاومت ویژه ی الکتریکی خاک برای تعدادی از خاک های رایج به نقل از استاندارد در جدول زیر آورده شده است:
|
نوع خاک
|
|
| مقاومت مخصوص زمین خاک باغچه ای خاک برگ |
5 الی 50 اهم |
| خاک رسی |
8 الی 50 اهم |
| مخلوط شن و ماسه و رس |
25 الی 40 اهم |
| خاک شن و ماسه ای |
60 الی 100 اهم |
| خاک سنگلاخی و سنگی |
200 الی 1000 اهم |

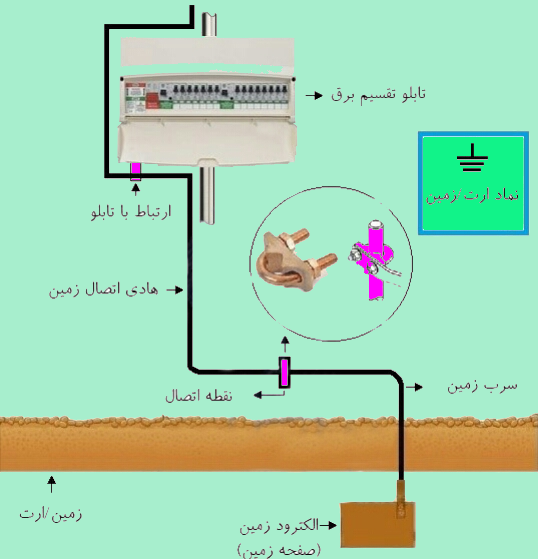

اتصال به زمین و محافظت از تجهیزات الکتریکی
تمام تجهیزات دارای سیستم برقی از طریق الکترود از دستگاه به زمین متصل شده اند. این اتصال به زمین، تجهیزات و کارکنان را از جریان خطا محافظت می کند. همان طور که میدانید مقاومت زمین بسیار پایین است، به همین جهت جریان خطا از طریق الکترود های تعبیه شده از زمین عبور میکند. با این روش سیستم از هرگونه آسیبی مصون میماند.
الکترودهای زمین در محافظت از تجهیزات با ریسک آسیب بالا نقش بسزایی دارد. مثلاً از آنها در هنگام برخورد صاعقه و اسپایک های ولتاژی محافظت می کند. مدار سه فازه خنثی ارت تستر نیز برای محافظت از آنها به الکترودهای زمین متصل می‌شود.
ساختمان تستر ارت - ارث تستر ها از چه اجزایی تشکیل میشوند؟

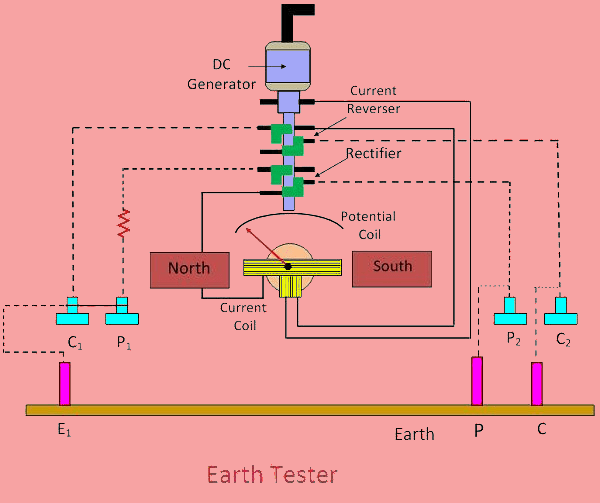

در ساختمان ارث تسترها ژنراتور دستی به کار رفته است. دو بخش اصلی تستر های مقاومت زمین شامل معکوس کننده جریان چرخشی و یکسوکننده می باشد. این قسمت بر روی شفت ژنراتور دی سی نصب شده اند. به دلیل داشتن یکسو کننده ارت تستر فقط بر روی جریان دی سی کار میکند. تستر دارای دو محل اتصال به همراه معکوس کننده و یکسو کننده جریان میباشد.
برس های ثابت-کموتاتور چیست؟
- هر محل اتصال از ۴ برس ثابت تشکیل شده است. کموتاتور قسمتی از ارت تستر است که برای تبدیل جهت جریان استفاده می شود. در این قسمت به صورت سری به آرمیچر ژنراتور متصل می گردد. از برس ها برای انتقال نیرو از قسمتهای ثابت به قسمتهای متحرک دستگاه استفاده می گردد.
- چیدمان برس ها را می توان به گونه ای انجام داد که حتی پس از چرخش کموتاتور به طور متناوب به یکی از قسمتها متصل گردند. برس ها و کموتاتورها همیشه به یکدیگر متصل می باشند. ارت تستر ها شامل دو نوع فشار و سیم پیچ های جریان میباشد.
سیم پیچ ها- سیم پیچ ها چگونه در ارت سنج جای گرفته اند؟
هر سیم پیچ دارای دو پایان میباشد. جفت سیم پیچ فشار و سیم پیچ جریان در سرتاسر آهنربای دائمی تعبیه شده در آن قرار می گیرد. یک جفت سیم پیچ جریان و فشار دارای اتصال کوتاه است و به الکترود های کمکی متصل می گردد. یک انتهای سیم پیچ فشار به یکسو کننده و انتهای دیگر آنها به الکترود زمینی متصل است.

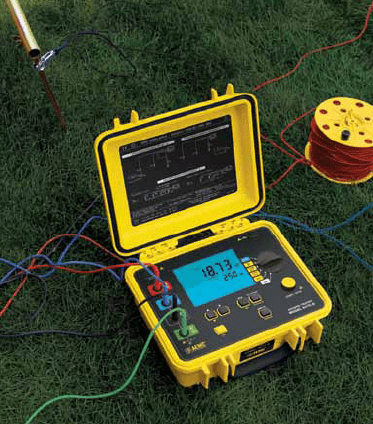

نحوه اتصال دستگاه تست ارت
اتصال دستگاه به میل های ولتاژ و جریان الکترود اصلی به دو شکل امکان پذیر است:
الف -بازرسی فنی و تست چاه ارت با روش چهار سیمه : در این روش تست چاه ارت ترمینال های P1 و C1 با دو سیم مجزا به الکترود اصلی متصل شده وP2 و C2 هم به ترتیب به میل های ولتاژ و جریان وصل می شوند .این روش در دستگاه های سه ترمیناله ) سه سیمه( قابلیت اجرا ندارند.
ب-بازرسی فنی و تست چاه ارت با روش سه سیمه : در این روش تست چاه ارت P1و C1 به کمک رابط )یا جامپر( به هم متصل شده و توسط یک سیم مشترک به الکترود اصلی P2 و C2 هم به ترتیب به میل های ولتاژ و جریان وصل می شوند .در برخی دستگاه های ارزان قیمت ترمینال های P1 و C1 در داخل دستگاه به هم متصل شده و معموال E نامگذاری می شوند . بدیهی است چنین دستگاه هایی قابلیت اندازه گیری به روش چهار سیمه را ندارند.
