مقره یا برقگیر چیست؟
تاريخ :
۱۳۹۱/۶/۳۰

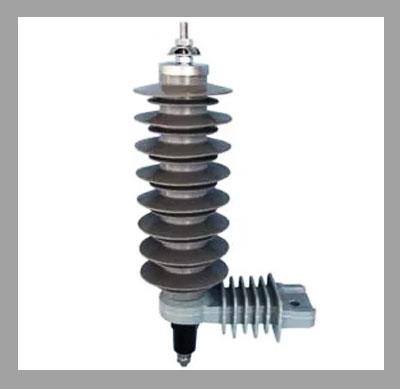

برقگیر یا مقره چیست؟
حفاظت سیستم در برابر TOVها توسط رله ها و قطع کلیدهای قدرت و … انجام می شود، ولی حفاظت سیستم در برابر امواج ضربه ای عموماً توسط وسایل زیر انجام می‌شود:
1- جرقه گیرها (SPARK – GAPS)
2-برقگیرها (مقره ها) (LIGHTNING/ SURGE ARRESTERS)
تقسیم بندی برقگیر ها
1. برقگیرها مرسوم یا برقگیرهای با مقاومت غیرخطی و فواصل هوایی
(NON – LINEAR RESISTOR TYPE ARRESTERS WITH SPARK – GAPS/ CONVERNTIONAL ARRESTER)
2. برقگیر با مقاومت غیرخطی و فاصله هوایی مجهز به گویل مغناطیسی خاموش کننده جرقه
(MAGNETICALLY BLOWN OUT SPARK GAPS & SILICON CARBIDE RESISTOR)
3. برقگیرهای اکسید فلزی یا Zno بدون فواصل هوایی
(NON- LINEAR METAL OXIDE RESISTOR TYPE ARRESTERS WITHOUT SPARK- GAPS/ ARRESTERS/ Zno ARRESTERS/ MO – ARRESTERS
جرقه گیرها (SPARK – GAPS):
ساده ترین و ارزانترین راه برای حفاظت عایقی در برابر اضافه ولتاژهای ضربه ای استفاده از فواصل هوایی می باشد.
معایب جرقه گیر
بدلیل معایب زیر، امروزه از این وسیله بعنوان حافظ اصلی در برابر امواج ضربه استفاده نمی شود.
- در صورت عملکرد این وسائل، شبکه با افت شدید ولتاژ روبرو می شود. حتی با سپری شدن ولتاژ ضربه، جرقه بدلیل حضور ولتاژ همچنان پایدار باقی می ماند و ناگزیر جهت قطع جریان تعقیبی (FOLLOW CURRENT) می بایستی کلیدهای قدرت عمل کنند. این مسئله علاوه برا اینکه باعث عدم تداوم بار (هر چند کوتاه مدت) می شود، شبکه و تجهیزات آن را در معرض تنش های مکانیکی و حرارتی ناشی از جریان اتصال کوتاه قرار می دهد.
- مشخصه حفاظتی این وسائل شدیداً تابع پلاریته موج، آرایش الکترودی و شرایط آب و هوایی است. ضمن اینکه عکس العمل مناسبی در برابر امواج با شیب تند ندارد و این مسئله تنظیم آنها را جهت دستیابی به یک سطح حفاظتی معین مشکل می سازد.
- جنانچه جرقه گیرها درموقعیت مناسب نصب نشوند، احتمال آسیب دیدن تجهیزات توسط قوس و نیز سرایت آن به سایر فازها وجود دارد.
معمولاً در حال حاضر تجهیزات همانند مقره های آویزی مجهز به این جرقه گیرها می گردند.
سطح حفاظتی این جرقه گیرها 20 درصد پائین تر از ولتاژ شکست مقره ها است و فاصله آنها از بدنه مقره ها باید بیش از یک سوم طول فاصله هوایی بین شاخک ها باشد و علت نیز تنها حفاظت مقره های مربوطه می باشد نه حفاظت کل سیستم.
