بررسی تئوری و نانولوله های کربنی به عنوان یک کانال در ترانزیستور های اثر میدانی

تاريخ : ۱۳۹۱/۶/۳۱



 تئوری و نانولوله های کربنی به عنوان یک کانال در ترانزیستور های اثر میدانی

با گذر زمان و پیشرفت علم و تکنولوژی نیاز بشر به کسب اطلاعات و سرعت پردازش و ذخیره‌سازی آنها به صورت فزاینده‌ای بالا رفته است. گوردن مور معاون ارشد شرکت اینتل در سال ۱۹۶۵ نظریه‌ای ارائه داد مبنی بر اینکه در هر ۱۸ ماه تعداد ترانزیستورهایی که در هر تراشه به کار می‌رود دو برابر شده و اندازه آن نیز نصف می‌شود.
این کوچک شدگی نگرانی‌هایی را به وجود آورده است. بر اساس این نظریه در سال ۲۰۱۰ باید ترانزیستورهایی وجود داشته باشد که ضخامت اکسید درگاه که یکی از اجزای اصلی ترانزیستور است به کمتر از یک نانومتر برسد. بنا بر این باید بررسی کرد، اکسید سیلیسیم به عنوان اکسید درگاه در ضخامت تنها کمتر از یک نانومتر انتظارات ما را در صنایع الکترونیک برآورده می کند یا نه. در راستای همین تحقیقات گروه دیگری از دانشمندان به بررسی نیترید سیلیکون به عنوان نامزد جدیدی برای اکسید درگاه پرداختند و نشان دادند که این ماده می تواند جایگزین مناسبی برای اکسید سیلیکون باشد.

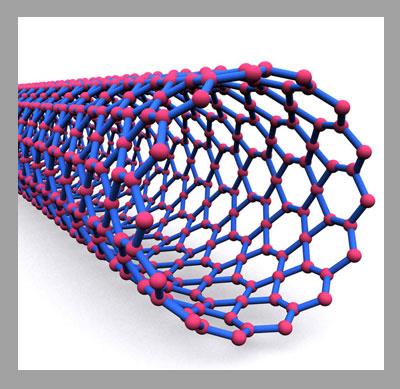

جهت تولید ترانزیستورهای نسل امروز احتیاج به دانشی داریم که بتوانیم در ابعاد نانو تولیدات صنعتی از تراشه‌ها را داشته باشیم. بنا بر این توجه جوامع علمی و اقتصادی جهان بر این شاخه از علم که به فن آوری نانو معروف است، جلب شده است. در این بین نانولوله‌های کربنی به دلیل خواص منحصر به فرد الکتریکی و مکانیکی که از خود نشان داده اند توجه بسیاری از دانشمندان را به خود جلب کرده‌اند.
در راستای این تحقیقات ما به بررسی خواص الکتریکی نانولوله‌های کربنی پرداخته‌ایم. بسیاری از دانشمندان بر این باور هستند که نانولوله‌های کربنی به دلیل قابلیت رسانش ویژه یک بعدی جای مواد سیلیکونی در تراشه‌های نسل آینده را خواهند گرفت.

سرفصل:

  • مقدمه
  • مقدمه ای بر کربن و اشکال مختلف آن در طبیعت و کاربرهای آن
  • مقدمه
  • گونه های مختلف کربن در طبیعت
  • کربن بی شکل
  • الماس
  • گرافیت
  • فلورن و نانو لوله های کربنی
  • ترانزیستورهای اثر میدانی فلز اکسید نیمرسانا و ترانزیستور های اثرمیدانی نانولوله ی کربنی
  • بررسی ساختار هندسی و الکتریکی گرافیت و نانولوله های کربنی
  • ساختار الکترونی کربن
  • اربیتال p کربن
  • روش وردشی
  • هیبریداسون اربیتالهای کربن
  • ساختار هندسی گرافیت و نانولوله ی کربنی
  • ساختار هندسی گرافیت
  • ساختار هندسی نانولوله های کربنی
  • یاخته ی واحد گرافیت و نانولوله ی کربنی
  • یاخته ی واحد صفحه ی گرافیت
  • یاخته واحد نانولوله ی کربنی
  • محاسبه ساختار نواری گرافیت و نانولوله ی کربنی
  • مولکول های محدود
  • ترازهای انرژی گرافیت
  • ترازهای انرژی نانولوله ی کربنی
  • چگالی حالات در نانولوله ی کربنی
  • نمودار پاشندگی فونونها در صفحه ی گرافیت و نانولوله های کربنی
  • مدل ثابت نیرو و رابطه ی پاشندگی فونونی برای صفحه ی گرافیت
  • رابطه ی پاشندگی فونونی برای نانولوله های کربنی
  • پراکندگی الکترون فونون
  • تابع توزیع الکترون
  • محاسبه نرخ پراکندگی کل
  • شبیه سازی پراکندگی الکترون – فونون
  • ضرورت تعریف روال واگرد
  • بحث و نتیجه گیری
  • نرخ پراکندگی
  • تابع توزیع در شرایط مختلف فیزیکی
  • بررسی سرعت میانگین الکترونها، جریان، مقاومت و تحرک پذیری الکترون
  • بررسی توزیع سرعت در نانولولههای زیگزاگ نیمرسانا
  • بررسی جریان الکتریکی در نانولوله های زیگزاگ نیمرسانا
  • بررسی مقاومت نانولوله های زیگزاگ نیمرسانا
  • بررسی تحرک پذیری الکترون در نانولوله های زیگزاگ نیمرسانا
