ساختمان کنتاکتور چیست؟

 ساختمان کنتاکتور چیست؟

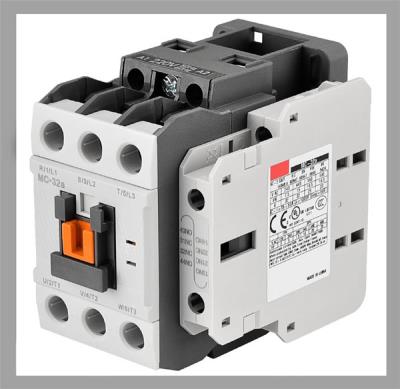

در مورد کنتاکتور می توان گفت که یک کلید مغناطیس است که وقتی ولتاژ مورد نظر به آن اعمال می شود یک سری کنتاکت (یا کلید) باز را بسته و یک سری کنتاکت بسته را باز می کند. که با استفاده از این خاصیت مدارهای مختلفی می توان مدارهای زیادی رو طراحی کرد.

ساختمان کنتاکتور

این کلید از دو هسته به شکل E یا U که یکی ثابت و دیگری متحرک است و در میان هسته ثابت یک بوبین یا سیم پیچ قرار دارد، تشکیل شده است. وقتی بوبین به برق وصل می شود با استفاده از خاصیت مغناطیسی، نیروی کششی فنر را خنثی میکند و هسته فوقانی را به هسته تحتانی متصل کرده باعث می شود که تعدادی کنتاکت عایق شده از یکدیگر به ترمینال های ورودی و خروجی کلید متصل میشود و یا باعث باز شدن کنتاکت های بسته کنتاکتور بسته کنتاکتور گردد. در صورتی که مدار تغذیه بوبین کنتاکتور قطع شود، در اثر نیروی فنری که داخل کلید قرار دارد هسته متحرک دباره به حالت اول باز میگردد.

مزایای استفاده از کنتاکتور

کنتاکتورها نسبت به کلیدهای دستی صنعتی مزایایی به شرح زیر دارند:

1. مصرف کننده می تواند از راه دور کنترل می شود.
2. مصرف کننده می تواند از چند محل کنترل شود.
3. امکان طراحی مدار فرمان اتوماتیک برای مراحل مختلف کار مصرف کننده وجود دارد.
4. سرعت قطع و وصل کلید زیاد و استهلاک آن کم است.
5. از نظر حفاظتی مطمئن ترند و حفاظت مطمئن تر و کامل تری دارند.
6. عمر موثرشان بیشتر است.
7. هنگام قطع برق، مدار مصرف کننده نیز قطع می شود و به استارت مجدد پیدا میکند؛ در نتیجه از خطرات وصل ناگهانی دستگاه جلو گیری می کند.

کنتاکتور برای جریان های AC و DC ساخته می شود. تفاوت این دو کنتاکتور در این است که در کنتاکتور های AC از یک حلقه اتصال کوتاه برای جلوگیری از لرزش حاصل از فرکانس برق استفاده می شود. ولتاژ تغذیه بوبین متفاوت است و از 24 تا 380 ولت ساخته می شود. در اکثر کشورهای صنعتی برای حفاظت بیشتر، تغذیه بوبین کنتاکتور را زیر ولتاژ حفاظت شده (65ولت) انتخاب می کنند. و یا برای تغذیه مدار فرمان، ترانسفورماتور مجزا کننده به کار می برند.

شناخت مشخصات کنتاکتور

نوع کنتاکتور

با توجه به نوع مصرف کننده و شرایط کار، کنتاکتورها دارای قدرت و جریان عبوری مشخصی برای ولتاژهای مختلف هستند. بنابراین باید به جدول و مشخصات کنتاکتور توجه کافی مبذول کرد و انخاب کنتاکتو. را منطبق بر مشخصات مورد نیاز قرار داد. برای اتصال مصرف کننده به شبکه باید از کلید یا کنتاکتوری با مشخصات مناسب استفاده کرد که کنتاکت های آن تحمل جریان راه اندازی و جریان دائمی را داشته باشد و همچنین در صورت اتصال کوتاه، جریان لحظه ای زیادی که از مدار عبور می کند. و یا جرقه ای که هنگام اتصال مدار ایجاد می شود، صدمه ای به کلید نزند.
بدین منظور و برای این که بتوانیم پس از طراحی مدار، کنتاکتور مناسب را برای اتصال مصرف کننده به شبکه انتخاب کنیم، باید با مقادیر نامی مربوط به کنتاکتور آشنا شویم.
