اصول و قواعد کارکرد مانو متر ؟

مانومتر چیست و چه کاربردی دارد؟

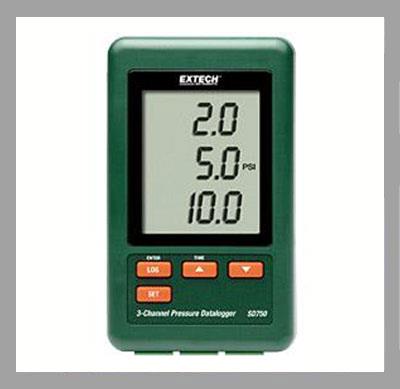

مانومتر یا فسار سنج وسیله ای برای اندازه گیری فشار است. نمونه ی معمولی مانومتر، شامل یک لوله ی U شکل از جنس شیشه است که با مقداری مایع پر شده است که معمولا مایع مربوطه ،جیوه می باشد (به علت دانسیته ی بالا). البته نمونه های دیجیتالی آن نیز در حال حاضر موجود می باشند.
در این شکل هر دو پایانه ی لوله در مقابل جو باز هستند. بنابراین هر دو نقطه ی A و B در مقابل فشار جو قرار دارند و همچنین هر دو نقطه دارای ارتفاع عمودی هستند.
در این شکل بالای لوله در قسمت چپ بسته شده است. ما تصور می کنیم که در این جا یک نمونه گاز در پایانه ی بسته ی لوله قرار دارد. طرف راست لوله در مقابل جو، باز نگه داشته شده است. بنابراین نقطه ی A، در فشار جو قرار دارد. نقطه ی C، فشار گاز در پایانه ی بسته ی لوله است. نقطه ی B دارای فشار بیشتری از فشار جو می باشد که این مسئله مربوط به وزن ستون مایع با ارتفاع h می باشد. نقاط C و B دارای ارتفاع یکسانی هستند، بنابراین دارای فشار یکسانی نیز می باشند و فشار نقطه ی C برابر با فشار گاز در پایانه ی بسته ی لوله می باشد. بنابراین در این شکل، فشار گازی که در پایانه ی بسته ی لوله به دام افتاده است، بیشتر از فشار جو می باشد.
نمونه ی دیگری از مانومتر که در آن قسمت بالای طرف چپ بسته شده است. شاید این طرف لوله شامل یک گاز و یا شاید شامل محیط خلأ باشد. نقطه ی A در فشار جو قرار دارد. نقطه ی C دارای فشار گازی است که در پایانه ی بسته قرار دارد و یا شامل یک محیط خلأ با فشار صفر می باشد.



چون نقطه ی B دارای ارتفاع یکسانی با نقطه ی A است، بنابراین بایستی در فشار جو نیز قرار گرفته باشد. اما فشار در B مجموع فشار در C به اضافه ی فشار اعمال شده به وسیله ی وزن ستون مایع با ارتفاع h در لوله است.
