ژيروسكوپ

تاريخ : ۱۳۹۲/۴/۲۲

ژیروسکوپ چیست
چکیده:
ژیروسکوپ (جایرو)،عضو اصلی سامانه های هدایت اینرسی است که برای اندازه گیری مقدار و سرعت دوران و ایجاد محور های مختصات مرجع در وسایل نقلیه هوایی،فضایی و دریایی (مانند هواپیما،موشک،ماهواره،فضاپیما،کشتی و زیردریایی)استفاده می شود.با استفاده از این وسیله میتوان جهت یا محورهای ثابتی را برای وسیله نقلیه تعریف کرد که هرگونه حرکت زاویه ای وسیله نقلیه نسبت به محورهای آن سنجیده شود.در این مقاله،ضمن معرفی ژیروسکوپ،انواع آن مورد بررسی قرار گرفته و به اختصار درباره هر یک توضیحاتی ارائه می شود.

1-مقدمه
از دوران کودکی به خاطر داریم که وقتی فرفره ی کوچکی را با کمک نیروی انگشتان خود می چرخانیم فرفره حول محورش و روی نوک تیز خود شروع به چرخش میکرد.بدون چرخش فرفره،امکان ایستادن فرفره روی نوکش وجود نداشت.در واقع چرخش فرفره حول محورش موجب پایداری و حفظ جهت فرفره می شد.این توضیح ساده مبنای کارکرد ژیروسکوپ های مکانیکی می باشد و از ان منظر،زمین نیز یک ژیروسکوپ است که به علت دوران ،محور خود را در فضا ثابت نگه می دارد.
طبق اصل بقای اندازه حرکت زاویه ای،هر جسم متقارن در حال چرخش سعی دارد جهت خود را همواره در فضا حفظ کند.از این رو اگر یک جسم متقارن را با دور بالا بچرخانیم و اطراف آنرا با یاتاقان و بلبرینگ آزاد بگذاریم که نیروهای خارجی بر آن اعمال نشود،یا چرخش قابی که جسم درون آن دوران میکند،جهت چرخش جسم دوار تغییر نمی کند،بنابراین می توانیم با کمک این وسیله در اجسام متحرک جهت چرخش جسم دوار تغییر نمی کند،بنابراین می توانیم با کمک این وسیله در اجسام متحرک جهت ثابتی داشته باشیم که وضعیت فعلی خود را درهر لحظه با آن مقایسه نماییم و لذا موقعیت زاویه ای و محاسبه سرعت تغییر سرعت زاویه ای را بدست آوریم.
عضو اصلی ژیروسکوپ های مکانیکی،یک دستگاه دوار یا روتور است که معمولا با سرعت زیاذ حول محور تقارن خود دوران میکند این سرعت از 3000تا 300000 دور در دقیقه می باشد لذا در اثر اینرسی جرم دوار،اندازه حرکت(ممنتوم)نسبتا بزرگی ایجاد میشود.اگر یاتاقان بندی محور چرخش را در طوقه ای معلق تعبیه کنیم به نحوی که گشتاور خارجی به آن وارد نشود،با وجود تمام حرکت های قاب،محور چرخش روتور همواره به جهت ثابتی اشاره میکند و موقعیت خود را در فضا حفظ میکند.با این روش میتوان جهت و یا محورهای ثابتی را برای وسیله نقلیه تعریف کرد که هرگونه حرکت زاویه ای نسبت به این محورها سنجیده شود.

2-تاریخچه
کلمه ژیروسکوپ واژه ی یونانی است که از دو بخش جایرو به معنای دوران و اسکوپ به معنای نشان دادن است.به این ترتیب معنای تحت اللفظی آن دوران نما است که بیان گر وظیفه آن نیز می باشد.نخستین پدیده ی ژیروسکوپی ،125 سال قبل از میلاد حضرت مسیح توسط ایرخوس کشف شد.تا زمان نیوتن یعنی اواخر قرن 17 میلادی،تنوع چندانی در این خصوص صورت نگرفت.اما در قرن 18،برخی محققین مانند اولر،تحقیقات قابل ملاحظه ای در دینامیکی اجسام دوار صورت دادند.در همین قرن،در انگلستان درباره ایجاد یک افق مصنوعی برای کشتی ها،بررسی هایی عمل آمد.به این منظور از یک قرقره دوار استفاده شد که یک آینه مسطح مصنوعی برای کشتی ها،بررسی هایی عمل آمد. به این منظور از یک قرقره دوار استفاده شد که یک آینه مسطح عمود بر امتداد محور چرخش آن قرار داشت.

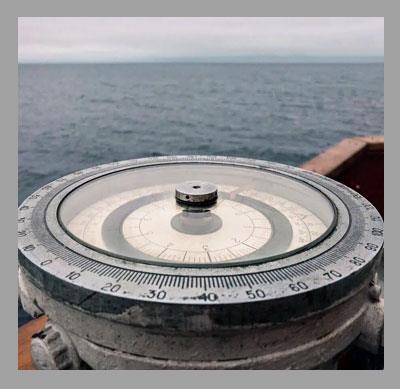

در اواسط قرن 19،فوکو،دانشمند فرانسوی برای نشان دادن دوران زمین از یک ژیروسکوپ استفاده کرد که این ار به علت نداشتن یک موتور الکتریکی مناسب ،به شکل دقیقی انجام نگرفت.همین دانشمند بود که برای نخستین بار در سال 1852 میلادی نام ژیروسکوپ را برای آن برگزید و در سال 1900 شخصی آلمانی به نام آنشوش کامف تصمیم به ساختن زیر دریایی برای کاوش در قطب شمال گرفت.اما وسایل هدایت و راهیابی دقیق برای این کار وجود نداشت.به ویژه قطب نماهای مغناطیسی در محدوده قطب شمال به دلیل وجود میدان های مغناطیسی قوی،از دقت و عملکرد صحیح می افتادند.از این رو تلاش کرد تا قطب نمای دیگری که مستقل از خواص مغناطیسی عمل کند بسازد . تلاش وی منجر به به ساخت قطب نمایی شد که بر اساس خواص ژیروسکوپی کار میکرد و آنرا قطب نما قطب نمای ژیروسکوپی نام نهادند.این قطب نما،در واقع نخستین وسیله دقیق هدایت و راه یابی است که بر اساس اصول اینرسی کار میکرد. پیشرفت صنعت و پدیدار شدن وسایل نقلیه فضایی،لزوم ابداع و هدایت و کنترل دقیق را بیش از پیش آشکار ساخت.به ویژه وقوع جنگ جهانی اول و دوم و تولید نسل های جدید انواع هواپیما و موشک ها،دانشمندان و محقیقین را به نحو بارزی بر آن داشت تا در زمینه ابداع وسایل دقیق تر و با کیفیت بالاتر تلاش بیشتری صورت دهند.قدم اساسی دراین زمینه طی جنگ جهانی دوم در دانشگاه ام آی تی آمریکا برداشته شد که تحت سرپرستی شخصی به نام چارلز دراپر،ژیروسکوپ هایی دقیق و کوچک برای نصب روی هواپیما ساخته شد که بخاطر مین تلاشهایش او را آقای جایرو لقب نهادند.پس از جنگ جهانی دوم،روش هدایت و ناوبری اینرسی به عنوان روشی دقیق و قابل اعتماد برای هدایت وسایل فضایی ساخته شد.نخستین سامانه هدایت که بطور کامل بر مبنای اصول اینرسی توسط ژیروسکوپ ها و شتاب سنج ها عمل می کرد و در آن از یاتاقان های گازی برای تعلیق طوقه ها استفاده شده بود،در سال 1950مورد آژمایش پروازی قرار گرفت.امروزه نیز سامانه هدایت اینرسی ،بعنوان یکی از مهم ترین روشها برای هدایت و کنترل در امر هوانوردی و فضانوردی و همچنین هدایت هدایت موشک ها،کشتی ها و زیردریای ها بطور گسترده مورد استفاده قرار دارد و به تبع این امر،انواع مختلفی ازژیروسکوپ ها و شتاب سنج ها اختراع ششده اند که درین مقاله به آنها پرداخته خواهد شد.
ساختمان اساسی انواع ژیروسکوپ
ژیروسکوپ از نظرساختمان به دو دسته یک درجه آزادی و دو درجه آزادی تقسیم میشود که درین تقسیم بندی ها،توانایی حرکت روتور نسبت به چارچوب یا بدنه ژیروسکوپ مورد نظر است.اگر روتور علاوه بر حرکت دورانی خود حول محور چرخش،بتواند حول یک محور دیگر دوران کند،به آن ژیروسکوپ یک درجه آزادی میکویند و چنان چه بتواند حول دو محور دیگر د.ران کند،به آن ژیروسکوپ دو درجه ای اطلاق میشود. درینجا به اختصار به معرفی هر یک ازین ژیروسکوپ ها می پردازیم.
ژیروسکوپ دو درجه آزادی
این ژیروسکوپ نخستین نوع ژیروسکوپ است و بیش تر در سامانه های کنترل آتش،وسایل کنترل موقعیت و قطب نماهای ژیروسکوپی از آن استفاده میشود.این نوع ژیروسکوپ را( ژیروسکوپ دو محوره)یا (ژیروسکوپ سه بدنه ای )نیز مینامند.این نوع ژیروسکوپ ،افزون بر محور چرخش روتور دارای دو محور دوران دیگر نیز میباشد که توسط دو عدد طوقه معلق درونی و بیرونی فراهم شده است و در حالت عادی محور چرخش و این دو نسبت به هم متعامد هستند.مجموعه طوقه داخل(که در واقع تکیه گاه چرخش را فراهم میکند)،محور چرخش و روتور را مجموعه دوار میگویند.تکیه گاه های طوقه داخلی در طوقه خارجی قرار دارد که میتواند در ان دوران کند.طوقه خارجی نیز به نوبه خود،درون تکیه گاه هایی قرار دارد که در بدنه ژیروسکوپ تعبیه شده و میتواند داخل آنها حرکت دورانی داشته باشد.برای اندازهگیری حرکت های محور چرخش حول دو محور طوقه داخلی و خارجی از نوع حس کننده-که در امتداد این محور ها سوار شدخ است-استفاده میشود.همچنین برای ایجاد حرکت های عمدی و مشخص و اندازه گیری شده محور رخش حول این دو محور،از وسایل محرکه مختلفی مانند مولد گشتاور استفاده میشود.
ژِیروسکوپ یک درجه آزادی
ژیروسکوپ یک درجه آزادی،نوع تکمیل شده ژِیروسکوپ دو درجه آزادی بوده و پس از آن به وجود آمده است.درین نوع ژیروسکوپ،سه محور متعامد مشخص وجود دارد که عبارتند از محور ورودی(که بدنه حول آن دوران میکند)محورخروجی(که محور دوران طوقه نسبت به بدنه است)و محور چرخش در ابتدا این سه محور کاملا بر هم عمودند.روتور این نوع ژیروسکوپ،به جز حرکت حول چرخش،تنها میتواند حول یک امتداد دیگر یعنی امتداد محور طوقه داخلی،دوران نماید(نسبت به بدنه جایرو)ژیروسکوپ سک درجه آزادی را میتوان در حالت کلی به سه دسته تقسیم کرد:
ژیروسکوپ های سرعتی:در این نوع،عامل بازگرداندن طوقه مجموعه دوار به وضعیت اولیه،سک نصر الاستیک مانند فنر است و برای تعیین سرعت زاویه ای وسیله نقلیه ای-که ژیروسکوپ روی آن سوار شده-بکار مسرود و در چنین حالتی،محور ورودی عمود بر دو محور چرخش و طوقه است.
ژیروسکوپ های انتگرالی: درین نوع،عامل اصلی مقاومت در برابر دوران طوقه مجموعه دوار حول محور خودش نسبت به بدنه ژیروسکوپ،گشتاور ناشی از دمپینگ سیالی با لزجت بالا است و برای اندازه گیری جابجایی دورانی بکار میرود.درین ژیروسکوپ،چون مجموعه دوار در یک سیال شناور است،اصطکاک تکیه گاه های محور خروجی کاهش میابد و در نتیجه خطای ژیروسکوپ کم میشود.
ژیروسکوپ های مقید: چنانه در زیروسکوپ انتگرالی از سیال با لزجت کم و یا گاز استفاده میشود،درین صورت واکنش قابل توجهی به عنوان گشتاور ناشی از دمپینگ سیال نداریم و تنها عاملی که سعی میکند از خارج شدن طوقه از وضعیت اولیه جلوگیری کند،واکنش اینرسی مجموعه دوار است.به چنین ژیروسکوپ هایی،ژیروسکوپ مقید میگویند.
تقسیم بندی ژیروسکوپ ها
علاوه بر تقسیم بندی بر حسب تعداد درجات آزادی،ژیروسکوپ ها را میتوان بر حسب نوع کاربرد نیز تقسیم بندی نمود.براین مبنا،ژیروسکوپ ها به چهار رده تقسیم میشوند.
ژیروسکوپ هایی که در بخش هدایت و ناوبری کاربرد دارند:
وظیفه اصلی این ژیروسکوپ ها،ایجاد امتداد هایی معین در فضای اینرسی است.این نوع ژیروسکوپ ها،بسیار دقیق بوده و توانایی حس کنندگی بالایی دارند.خطای آنها کم بوده و بیشتر در هواپیما ها،بالگردها،فضا پیماهاو موشک های دوربرد به کار میرود.
ژیروسکوپ هایی که در بخش پایداری و کنترل بکار میرود:
وظیفه این نوع ژیروسکوپ ها،حس کردن و کنترل حرکات زاویه ای است.این ژیروسکوپ ها نیاز به دقت های بکار رفته در ژیروسکوپ های نوع4-1 را ندارد.این نوع ژیروسکوپ ها در هواپیماها و موشک ها بکار میرود که البته وظیفه آنها نسبت به ژیروسکوپ های هدایت و ناوبری متفاوت است.
ژیروسکوپ هایی که در درگیری،هدف یابی و در پاییداری و کنترل آنتن وسائل فضایی بکار میروند:
این نوع ژیروسکوپ،در موشک هایی که صفحه رادار آنها روی هدف قفل میشود و به این ترتیب،موشک را تا رسیدن به هدف هدایت میکند،کاربرد دارد.
ژیروسکوپ هایی که برای تجزیه تحلیل اطلاعات پروازی(در حین پرواز یا پس از آن)بکار میرود.
انواع ژیروسکوپ
ژیروسکوپ های DTG:
این ژیروسکوپ که بر اساس اندازه حرکت زاویه ای عمل میکند،تقریبا در سال 1960 ابداع شد.درین ژیروسکوپ،عامل اصلی دوران،یک موتور الکتریکی است که محور دوار آن توسط زوج میله دیگری با خاصیت فنر پیچشی دارند-به طوقه متصل شده است.خود طوقه نیز توسط زوج میله دیگری با خاصیت فنرپیچشی به روتور-که بر خلاف انواع پیشین در قسمت بیرونی طوقه قرار دارد-متصل است.خاصیت این دو زوج میله های فنری این است که در یک سرعت خاص از دوران-که به آن حالت تشدید میگویند-عملکرد آنها به گونه ای است که دستگاه مانند یک ژیروسکوپ روتور آزاد عمل میکند.این ژیروسکوپ ها از نظر ابعاد بسیار کوچک و سبک هستند.
ژیروسکوپ های لیزری:
این ژِروسکوپ،بر خلاف ژیروسکوپ های قبلی دارای هیچ جسم تحرکی که ایجاد اندازه حرکت خطی یا زاویه ای کند نیست.لکن از آنجا که کاربرد آن شبیه ژیروسکوپ های معمولی برای اندازه گیری دوران است،آن را در زمره ژیروسکوپ های رده بندی میکنند.درین ژیروسکوپ از دو پرتو نورلیزر در یک مسیر بسته و در دو جهت مخالف استفاده میشود.نخستین نمونه تجاری آن در هواپیماهای بوئینگ 757-756و ایرباس310 بکار رفته است.مزیت آن،درقابلیت اطمینان بیشتر،دامنه دینامیکی وسیع ترو مقاومت خوب در مقابل شتاب های زیاد است.
ژیروسکوپ های فیبر نوری:
این ژیروسکوپ ، تحقق آخرین اندیشه های بشردر ساخت ژیروسکوپ است.چرا که در نوع خود کوچک بوده و بطور آنی روشن میشود،عمر طولانی دارد،احتیاجی به خدمات نگهداری نداشته و ارزان است.همچنین احتیاج به سامانه تعلیق طوقه ای ندارند.مبنای عملکرد این ژیروسکوپ،شبیه ژیروسکوپ لیزری است،با این تفاوت که در آن به جای لیزر از یک نور پولاریزه استفاده میشود.این فناوری در اواسط دهه ی 1970 در دانشگاه یوتای آمریکا ابداع شد.
ژیروسکوپ دیاپازونی:
نوع دیگری از ژیروسکوپ ها  که بر اساس اندازه حرکت خطی عمل میکند-از سامانه حفظ تعادل برخی حشرات الهام گرفته شده است.این حشرات با استفاده از دو عضو غضروفی مرتعش کوچک که در طرفین بدنشان قرار دارد-تعادل خود را حفظ میکنند.ژیروسکوپی که براین مبنا ساخته شده است،به آن ژیروسکوپ دیاپازونی یا ژیروسکوپ ارتعاشی میگویند.روی پایه اصلی این ژیروسکوپ،دو شاخک فلزی (شبیه دیاپازون) قرار دارد که توسط آهنربای الکتریکی به نوسان در می آید.این نوسانات در جهت عکس یکدیگر است یعنی یا از هم دور میشود یا بهم نزدیک میشوند.در اثر این دو حرکت،هر ذره مادی از شاخک ها،دارای مولفه شتاب کوریولیس خواهد شد که راستای این شتاب در امتداد محور xاست.
ژيروسكوپ

مباني علمي و فني:

طبق اصل بقاي اندازه حركت زاويه اي هر جسم در حال چرخش متقارن سعي دارد جهت خود را همواره در فضا حفظ كند. لذا اگر يك جسم با وزن زياد متقارن را با دور بالا بچرخانيم و اطراف آنرا با ياتاقان و بلبرينگ آزاد بگذاريم كه نيروهاي خارجي بر آن اعمال نشود. با چرخش قاب سيستم جهت چرخش جسم دوار تغيير نمي‌كند، لذا مي توانيم بدين وسيله در اجسام متحرك جهت ثابتي داشته باشيم كه وضعيت فعلي خود را در هر لحظه با آن مقايسه نماييم و لذا موقعيت زاويه اي و با محاسبه سرعت تغيير سرعت زاويه اي را به دست آوريم.

عضو اصلي ژيروسكوپ هاي مكانيكي، يك دستگاه دوار يا روتور است كه معمولاَ با سرعت زياد حول محور تقارن خود دوران مي‌كند اين سرعت از 3000 تا 300000 دور در دقيقه مي باشد لذا در اثر اينرسي جرم دوار، اندازه حركت ( ممنتوم ) نسبتا بزرگي ايجاد مي گردد.

اگر ياتاقان بندي محور چرخش را در طوقه اي معلق تعبيه كنيم به نحوي كه گشتاور خارجي به آن وارد نگردد لذا عليرغم تمام حركتهاي قاب، محور چرخش روتور همواره به جهت ثابتي استفاده مي‌كند و موقعيت خود را در فضا حفظ مي‌كند.

با اين روش مي توان جهت و يا محورهاي ثابتي را براي وسيله نقليه تعريف كرد كه هر گونه حركت زاويه اي نسبت به اين محورها سنجيده شود.

خواص ژيروسكوپ

خاصيت صلبيت ژيروسكوپ:

ژيروسكوپ همانگونه كه اشاره شد از خاصيت صلبيت استفاده مي كند، طبق قانون دوم نيوتن كه مي گويد، مجموعه گشتاورهاي خارجي وارد بر سيستم دوار حول يك نقطه مانند  0 برابر است با تغييرات زماني اندازه حركت زاويه اي سيستم حول همان نقطه، لذا چون اندازه حركت زاويه اي سيستم برابر صفر است، مقدار و جهت
بردار اندازه حركت زاويه اي ژيروسكوپ در فضاي اينرسي ثابت مي ماند.

حركت تقديي:

چنانچه گشتاوري مانند M  در راستايي غير از راستاي بردار ممنتوم زاويه اي به روتور اعمال شود، محور چرخش در راستاي برداري عمود بر صفحه بردار گشتاور خارجي و ممنتوم زوايه اي دوران خواهد كرد.  جهت دوران به اين صورت است كه بردار ممنتوم زوايه اي همواره با طي زاويه كوچكتر به طرف بردار گشتاور خارجي بچرخد، لذا وقتي چرخ دوچرخه را به صورت عمود همانطور كه در فيلم مشخص است مي چرخانيم نيروي وارد شده به آن طرف زمين موج چرخش دوچرخه دور خود مي شود .

انواع حركتهاي متحرك در فضا:
هر متحرك در فضا6  درجه آزادي دارد كه 3 حركت خطي و 3 حركت دوراني است براي مشخص نمودن حركت دوراني متحرك در فضا از 3 محور عمود بر هم استفاده مي شود كه عبارتند از: محور رول يا محور طول، محور پيچ يا محور عرضي و محور ياو.

محور رول:
محور طولي يا محور جلو عقب را محور رول مي نامند و حركت رول يعني دوران متحرك حول محور طولي خودش.

محور پيچ:
محور عرضي يا جنبي را محور پيچ گويند. و حركت پيچ دوران متحرك حول محور عرضي خودش است كه محوري افقي است و عمود بر محور طولي مي باشد.

 محور ياو:
محور عمود بردو محور ياو و پيچ است و دوران متحرك حول اين محور قائم را دوران ياو گويند.

XYصفحه ZX صفحه YZصفحه حرکت it yaws it pitches it rolls زاويه the heading the pitch attitude the bank attitude
سيستم ناوبري اينرسي
اين سيستم مجموعه ي است از 3 ژيروسکوپ يک درجه آزادي و يا 2 ژيروسکوپ دو درجه آزادي و 3
شتاب سنج که جهت يجاد محور مختصات ينرسي و بدست آوردن سرعت و شتاب زاويه ي استفاده
مي شود. نمي کلي و بلوک دياگرام آن در شکل هي پيين موجود است:
سيستم خلبان خودکار ساده و
بصورت پنومانيک به شرح زير است

انواع محركهاي روتور ژيروسكوپ


موتور الكتريكي:
در ژيروسكوپ ها معمولا از موتور الكتريكي استفاده مي شود چرا كه نياز به سرعت بسيار بالا در ابعاد كوچك است، معمولا در اين موتور براي ايجاد ممنتوم بيشتر، روتور خارج استاتور قرار مي گيرد.
محرك نخي يا تسمه اي:
در موشكها و مواردي كه در مدت زمان كوتاهي نياز است استفاده مي شود با كشيدن نخ يا تسمه روتور شروع به چرخش مي نمايد، اين محرك در موشكهاي برد كوتاه كاربرد دارد. از محرك نخي در موشك كبري و از محرك تسمه اي در موشك ماليوتكا استفاده مي شود.
گاز تحت فشار
با دميدن گاز در پرده هاي روتور، روتور با سرعت زيادي به چرخش در مي آيد، در موشك تاو استفاده شده است.
فنر
از فنر نيز جهت حركت محرك استفاده مي شود، در بعضي از موارد براي رسيدن به سرعت بسيار بالا در زمان كم از تركيب فنر و موتور الكتريكي استفاده مي شود.
چاشنيهاي انفجاري
از چاشنيهاي انفجاري نيز در داخل روتور استفاده مي شود.
انواع ژيروسكوپ
به دليل دقت و حساسيت كار معمولا از ژيروسكوپ با 3 درجه آزادي استفاده نمي شود از 3 ژيروسكوپ با يك درجه ازادي يا 2 ژيروسكوپ 2 درجه ازادي استفاده مي شود.
ژيروسكوپ يك درجه آزادي
در اين ژيروسكوپ روتور بجز حركت حول محور چرخش تنها حول يك محور ديگر مي تواند چرخش كند.
در امتداد يك محور كه طوقه داخلي باشد اين حركت امكان پذير است، اين ژيروسكوپ چرخش تنها در يك محور را حس مي كند.
ژيروسكوپ سرعتي
در اين ژيروسكوپ عامل برگشت طوقه مجموعه دوار به وضعيت اوليه يک عنصر الاستيک مانند فنر است
ژيروسكوپ انتگرالي
در اين ژيروسكوپ عامل برگشت طوقه مجموعه دوار به وضعيت اوليه دمپينگ سيال با لزجت بالا است ژيروسكوپ دو درجه آزادي
اين ژيروسكوپ

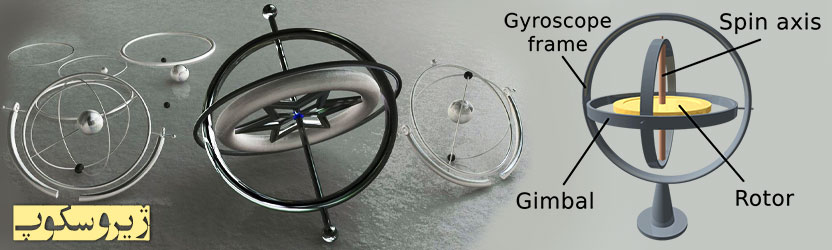

علاوه بر محور چرخش روتور داراي دو محور دوران ديگر نيز مي باشد كه توسط دو طوقه معلق دروني و بيروني فراهم شده است. و حالت عادي محور چرخش و اين دو محور بر هم عمودند. تكيه گاه طوقه داخلي در طوقه خارجي قراردارد. و طوقه خارجي نيز تكيه گاهي در بدنه ژيروسكوپ دارد و مي تواند داخل آن حركت دوراني انجام دهد.

انواع ژيروسكوپ
از نظر اتصال
ژيروسكوپ متصل به بدنه
در اين نوع ژيروسكوپ به بدنه متصل مي گردد و با بدنه حرکت مي کند
 ژيروسكوپ
با پيه ثابت در اين نوع ژيروسكوپ به بدنه متصل نمي گردد و بر روي يک صفحه که حرکتهي بدنه را معکوس شبيه سازي مي کند نصب مي گردد و لذا هميشه موقعيت ثابت دارد. بسيار گران قيمت و دقيق است
