آزمون های غیرمخرب به مجموعه ای از روش های ارزیابی و تعیین خواص دستگاه ها و قطعات ساخته شده گفته می شود که هیچ گونه آسیب یا تغییری در سامانه ایجاد نکنند. در مقاله زیر به صورت مختصر به انواع روش های مورد استفاده در این آزمون می پردارزیم.
انواع روش ها آزمون انتشار امواج صوتی
وقتی که ماده ای جامد تحت تنش می باشد، عیوب موجود در آن باعث ایجاد امواج صوتی با بسامد بالا می گردند. این امواج در ماده منتشر شده و می توان توسط حسگرهای خاصی آن ها را دریافت کرد و با تجزیه و تحلیل این امواج می توان نوع عیب، مکان و شدت آن را تعیین نمود. تست نشرآوایی (اکوستیک امیشن) یک روش نوین در زمینه تست های غیر مخرب است. از این روش میتوان برای تشخیص و موقعیت یابی عیوب مختلف در سازه های تحت بار و اجزای آن ها استفاده کرد . تخلیه سریع انرژی از یک منبع متمرکز در درون جسم باعث ایجاد امواج الاستیک گذرا و انتشار آنها در ماده میشود. این پدیده را اکوستیک امیشن مینامند. با توجه به انتشار امواج از منبع تا سطح ماده، میتوان آن ها را توسط سنسورهایی ثبت کرد و از این طریق اطلاعاتی در مورد وجود و محل منبع انتشار امواج به دست آورد. این امواج میتوانند فرکانس هایی تا چند MHz داشته باشند. برای شنیدن صدای مواد و شکست سازه ها از سنسورهای التراسونیک در محدوده kHz 20 تا MHz استفاده میشود و فرکانس های متداول در این روش در محدوده kHz 300-150 هستند. دستگاه های مورد استفاده با توجه به نوع کاربردشان می توانند به صورت یک دستگاه کوچک قابل حمل تا یک دستگاه بزرگ ده ها کاناله باشند. یک سنسور منفرد به همراه ابزارهای وابسته برای کسب و اندازه گیری سیگنال های اکوستیک امیشن تشکیل یک کانال اکوستیک امیشن را می دهد. از سیستم چندکاناله برای اهدافی نظیر موقعیت یابی منابع و یا آزمون نواحی که برای یک سنسور منفرد خیلی بزرگ است استفاده می شود. اجزایی که در تمامی دستگاه ها برای دریافت سیگنال وجود دارد عبارتند از: سنسور، پیش تقویت کننده، فیلتر و تقویت کننده.
آزمون بصری و نوری
این روش پایه ای ترین، ابتدایی ترین و معمولا ساده ترین روش آزمون کنترل کیفیت و پایش تجهیرات می باشد. در این روش مسئول کنترل کیفیت می بایست مواردی را بطور بصری چک کند. البته گاهی اوقات از دوربین هایی استفاده می شود که تصاویر را به رایانه فرستاده و رایانه عیوب را تشخیص می دهد.
آزمون رادیوگرافی
آزمون رادیوگرافی به استفاده از امواج گاما و ایکس، که قابلیت نفوذ در بسیاری از مواد را دارا می باشند، برای بررسی مواد و تشخیص عیوب محصولات گفته می شود. در این روش اشعه ایکس و یا رادیواکتیو به سمت قطعه هدایت می شود و پس از عبور از قطعه بر روی فیلم منعکس می شود. ضخامت و مشخصه های داخلی باعث می شوند نقاطی در فیلم تاریکتر و یا روشن تر دیده شوند.آزمون ذرات مغناطیسی
در روش آزمون ذرات مغناطیسی ذرات آهن بر روی ماده ای با خاصیت آهنربایی ریخته می شود و میدان مغناطیسی در آن القا می شود. در صورت وجود خراش و یا ترکی بر روی سطح و یا در نزدیکی سطح، در محل عیب قطب های مغناطیسی تشکیل می شود و یا میدان مغناطیسی در آن ناحیه دچار اعوجاج می گردد. این قطب های مغناطیسی باعث جذب ذرات آهن می شوند. در نتیجه وجود عیب را می توان از تجمع ذرات آهن تشخیص داد.آزمون فراصوت

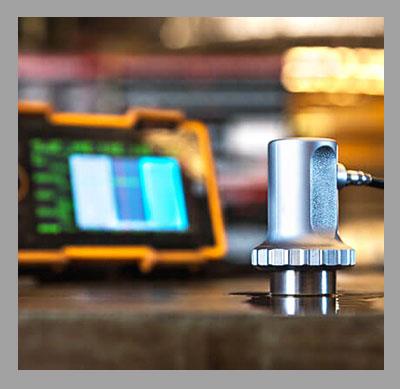

در این روش امواج فراصوت با بسامد بالا و با دامنه کم به داخل قطعه فرستاده می شوند. این امواج پس از برخورد به هر گسستگی بازتابیده می شوند و قسمتی از این امواج به سمت حسگر رفته و حسگر آن را دریافت می کند. از روی دامنه و زمان بازگشت این امواج می توان به مشخصه های این گسستگی پی برد. از کاربردهای این روش می توان به اندازه گیری ضخامت و تشخیص عیوب موجود در قطعات نام برد.آزمون مایعات نافذ
در روش آزمون مایعات نافذ سطح قطعه با مایعی رنگی قابل مشاهده و یا فلورسنت پوشیده می شود. پس از مدتی این مایع در درون شکاف ها و حفره های سطحی قطعه نفوذ می کند. پس از آن مایع از سطح جسم زدوده می شود و ماده ظاهر کتتده به روی سطح پاشیده می شود. اختلاف روشنایی مایع نافذ و ظاهر کننده باعث می شود که عیوب سطحی به راحتی مشاهده شوند.این تست برای ظاهر سازی عیوبی به کار میرود که به سطح راه داشته باشد وبر روی اکثر مواد از هر جنس که باشد می توان استفاده نمود در ضمن زبری سطح مورد آزمایش باید در حد مناسب باشد .در این روش ابتدا باید سطح رااز چربی وآلودگی تمیز کرد سپس مایع نافذ را بر روی سطح پاشیده وحداقل به مدت پنج دقیقه صبر می کنیم تا مایع نافذ به درون عیب نفوذ کند سپس سطح را تمیز کرده وماده ظاهر ساز را بر روی سطح می پاشیم که این ماده معمولا سفید رنگ است اگر عیبی در سطح وجود داشته باشد اثر آن بر روی سطح مشخص میگردد.
آزمون الکترومغناطیس
در این روش با استفاده از یک میدان مغناطیسی متغیر در یک ماده رسانا جریان الکتریکی گردابی القا می شود و این جریان الکتریکی اندازه گیری می شود. وجود گسستگی هایی مانند ترک در ماده باعث ایجاد وقفه در این جریان می شود و بدین طریق می توان به وجود چنین عیبی پی برد. در ضمن مواد مختلف دارای رسانایی الکتریکی نفوذپذیری متفاوتی هستند. بنابراین می توان بعضی از مواد را با این روش رده بندی نمود.آزمون نشتی
روش های مختلفی برای تشخیص نشتی در مخازن تحت فشار و مانند آن، استفاده می شود که مهم ترین آنها عبارت اند از: گوشی های الکتریکی، گیج فشار، گاز و یا مانع نافذ و همینطور تست حباب صابون.آزمون ترموگرافی
ترموگرافی یکی از این روش های مراقبت وضعیت و پیش بینی عیوب ماشین آلات مکانیکی و الکتریکی بهره گیری از آنالیزهای حرارتی می باشد زیرا عملکرد هر دستگاه همواره با انتشار گرما همراه است و معمولا هر ایراد مکانیکی و الکتریکی در تجهیزات با افزایش و یا کاهش دما بروز می نماید. گرمای منتشر شده از سطح بیرونی اجسام به صورت تشعشعات مادون قرمز که توسط چشم انسان قابل رویت نیستند آزاد می گردد. اما این تشعشات را می توان از طریق دوربین های ترموگرافی که پیشرفته ترین و کامل ترین تجهیزات در زمینه آنالیز حرارتی محسوب می شوند، مشاهده نمود.از آنالیزهای حرارتی می توان جهت شناسائی و تشخیص عیوبی مانند اتصالات الکتریکی نامناسب، شل بودن قطعات و تجهیزات، تغییرات متالورژی، بار بیش از حد، خنک کاری نامناسب، ولتاژ نامناسب، اتصال و رسانائی نامناسب، کثیف بودن تجهیزات، وجود آلودگی محیطی، اکسیده شدن اتصالات، ظرفیت نامناسب، خوردگی و فرسایش خارجی، عدم هم محوری و ارتعاشات بیش از حد و بسیاری عیوب دیگر را که در نهایت باعث معیوب شدن قطعات و تجهیزات می گردند، استفاده نمود.
آزمون نشت شار مغناطیسی
تصویربرداری مغناطیسی از سطوح فلزی توسط حسگرهای میدان مغناطیسی یک تکنیک پر کاربرد در تست غیر مخرب سطح برای تشخیص وجود نقص در نمونه های فلزی است. در میان تکنیک های تصویربرداری مغناطیسی، روش تست نشت شار مغناطیسی یک روش پرکاربرد در تست غیر مخرب سطوح فلزی فرومغناطیسی همانند لوله های انتقال و مخازن ذخیره نفت و گاز است. در این روش نمونه فرومغناطیس توسط آهنربای دایمی و یا یک سیم پیچ تا نزدیکی ناحیه اشباع مغناطیده می شود. وجود هر گونه ناپیوستگی در ماده مانند ترك، موجب تغییر موضعی شار نشتی در محل ترك می شود. توزیع و شدت شار نشتی اطلاعات مفیدی درباره موقعیت و ابعاد ترك با خود به همراه دارد. این شار نشتی توسط یک حسگر مغناطیسی قابل اندازه گیری است. خواص حسگر مغناطیسی بر توانایی سیستم تست در تشخیص ترک ها و خوردگی ها با ابعاد مختلف بسیار موثر است.
