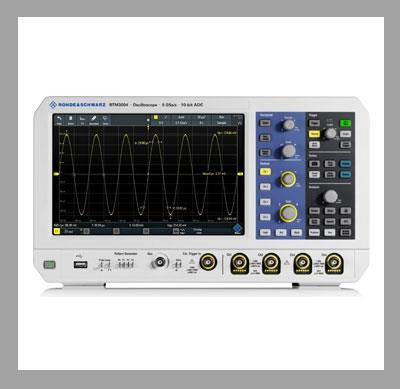

نوسان‌نما یا اسیلوسکوپ (به انگلیسی: Oscilloscope) دستگاهی الکترونیکی است که امکان مشاهده ولتاژ را فراهم می‌کند. غالباً مقدار ولتاژ به صورت نموداری دوبعدی نمایش داده می‌شود که محور افقی زمان و محور عمودی آن ولتاژ است. از نوسان‌نما عموماً برای نمایش دقیق موج استفاده می‌شود. علاوه بر دامنه، معمولاً نوسان‌نماها قادر به اندازه‌گیری و نمایش دیگر پارامترها مانند عرض پالس، دوره تناوب و زمان بین دو حادثه (مانند وقوع دو پیک) هستند.

اسیلوسکوپ وسیله اندازه گیری است، که کار آن نمایش ولتاژ بر حسب زمان است.این دستگاه بیشتر توسط دانشجویان رشته برق الکترونیک و مخابرات مورد استفاده قرار می گیرد و یا توسط افرادی که به نوعی با برق سروکار دارند. اسکوپ ها قابلیت این رادارند که دو یا چند شکل موج ولتاژ در واحد زمان را به طور همزمان روی صفحه اسیلوسکوپ نمایش دهند.همچنین این قابلیت را دارند که یک شکل موج ولتاژ را برحسب دیگری نمایش دهند. به این مد لیساژور یا X-Y می گویند.

این کار به وسیله مد X-Y انجام می گیرد بدین ترتیب که موج های ایجاد شده توسط میکروکنترلر پس از اعمال به یک DAC به کانال های X و Y اسیلوسکوپ داده می شود.

اسیلوسکوپ در حقیقت رسام های بسیار سریع هستند که سیگنال ورودی را در برابر زمان یا در برابر سیگنال دیگر نمایش می‌دهند. قلم این رسام یک لکه نورانی است که در اثر برخورد یک باریکه الکترون به پرده‌ای فلوئورسان بوجود می‌آید.

به علت لختی بسیار کم باریکه الکترون می‌توان این باریکه را برای دنبال کردن تغییرات لحظه‌ای (ولتاژهایی که بسیار سریع تغییر می‌کنند، یا فرکانسهای بسیار بالا) بکار برد. اسیلوسکوپ بر اساس ولتاژ کار می‌کند. البته به کمک مبدل ها (ترانزیستورها) می‌توان جریان الکتریکی و کمیت های دیگر فیزیکی و مکانیکی را به ولتاژ تبدیل کرد.

 یک اسیلوسکوپ آنالوگ مدل ۴۷۵ قابل حمل، یک دستگاه بسیار رایج در اواخر دهه ۱۹۷۰ (۱۹۷۰ تا ۱۹۷۹) بود.

اسیلوسکوپ از یک لامپ پرتو کاتدی که قلب دستگاه است و تعدادی مدار برای کار کردن لامپ پرتو کاتدی تشکیل شده‌است. قسمت های مختلف لامپ پرتو کاتدی عبارتند از:

تفنگ الکترونی باریکه متمرکزی ازالکترونهارا بوجود می‌آورد که شتاب زیادی کسب کرده‌اند. این باریکه الکترون با انرژی کافی به صفحه فلوئورسان برخورد می‌کند و بر روی آن یک لکه نورانی تولید می‌کند. تفنگ الکترونی از رشته گرمکن، کاتد، شبکه آند پیش شتاب دهنده، آند کانونی کننده و آند شتاب دهنده تشکیل شده‌است. الکترونها از کاتدی که بطور غیر مستقیم گرم می‌شود، گسیل می‌شوند. این الکترونها از روزنه کوچکی در شبکه کنترل می‌گردند. شبکه کنترل معمولاً یک استوانه هم محور با لامپ است و دارای سوراخی است که در مرکز آن قرار دارد. الکترونهای گسیل شده از کاتد که از روزنه می‌گذرند (به دلیل پتانسیل مثبت زیادی که به آندهای پیش شتاب دهنده و شتاب دهنده اعمال می‌شود)، شتاب می‌گیرند. باریکه الکترونی را آند کانونی کننده، کانونی می‌کند.

صفحات انحراف دهنده شامل دو دسته صفحه‌است. صفحات انحراف قائم که بطور افقی نصب می‌شوند و یک میدان الکتریکی در صفحه قائم ایجاد می‌کنند و صفحات y نامیده می‌شوند. صفحات انحراف افقی بطور قائم نصب می‌شوند و انحراف افقی ایجاد می‌کنند و صفحات x نامیده می‌شوند. فاصله صفحات به اندازه کافی زیاد است که باریکه بتواند بدون برخورد با آنها عبور کند.

جنس این پرده که در داخل لامپ پرتو کاتدی قرار دارد  ، از جنس فسفر است. این ماده دارای این خاصیت است که انرژی جنبشی الکترون های برخورد کننده را جذب می‌کند و آنها را به صورت یک لکه نورانی ظاهر می‌سازد. قسمت های دیگر لامپ پرتو کاتدی شامل پوشش شیشه‌ای، پایه که از طریق آن اتصالات برقرار می‌شود، است.

اسیلوسکوپها بیشتر برای اندازه گیری و نمایش کمیات وابسته به زمان بکار می‌روند. برای این کار لازم است که لکه نورانی لامپ روی پرده با سرعت ثابت از چپ به راست حرکت کند. بدین منظور یک ولتاژ مثبت به صفحات انحراف افقی اعمال می‌شود. مداری که این ولتاژ مثبت را تولید می‌کند، مولد مبنای زمان یا مولد رویش نامیده می‌شود.

چون سیگنالها برای ایجاد انحراف قابل اندازه گیری بر روی صفحه لامپ به اندازه کافی قوی نیستند، لذا معمولاً تقویت قائم لازم است. هنگام اندازه گیری سیگنالهای با ولتاژ بالا باید آنها را تضعیف کرد تا در محدوده تقویت کننده‌های قائم قرار گیرند. خروجی تقویت کننده قائم  ، از طریق انتخاب همزمانی در وضعیت داخلی، به تقویت کننده همزمان نیز اعمال می‌شود.

صفحات انحراف افقی را ولتاژ رویش که مولد مبنای زمان تولید می‌کند، تغذیه می‌کند. این سیگنال از طریق یک تقویت کننده اعمال می‌شود، ولی اگر دامنه سیگنالها به اندازه کافی باشد، می‌توان آن را مستقیما اعمال کرد. هنگامی که به سیستم انحراف افقی، سیگنال خارجی اعمال می‌شود، باز هم از طرق تقویت کننده افقی و کلید انتخاب رویش در وضعیت خارجی اعمال خواهد شد. اگر کلید انتخاب رویش در وضعیت داخلی باشد، تقویت کننده افقی، سیگنال ورودی خود را از مولد رویش دندانه‌داری که با تقویت کننده همزمان راه اندازی می‌شود، می‌گیرد.

هر نوع رویشی که بکار می‌رود  ، باید با سیگنال مورد بررسی همزمان باشد. تا یک تصویر بی حرکت بوجود آید. برای این کار باید فرکانس سیگنال مبنای زمان مقسوم علیه‌ای از فرکانس سیگنال مورد بررسی باشد.

در طی زمان رویش، ولتاژ دندانه‌دار رویش اعمال شده به صفحات x، لکه نورانی را بر یک خط افقی از چپ به راست روی صفحه لامپ حرکت می‌دهد. اگر سرعت حرکت کم باشد، یک لکه دیده می‌شود و اگر سرعت زیاد باشد، لکه به صورت یک خط دیده می‌شود. در سرعتهای خیلی زیاد، ضخامت خط کم شده و تار به نظر می‌رسد و یا حتی دیده نمی‌شود.

لوله پرتوهای کاتدی داخلی را برای استفاده در یک اسیلوسکوپ شامل موراد زیر می شود.

１. الکترود ولتاژ انحراف

２. تفنگ الکترونی

３. شعاع الکترون

４. سیم پیچ تمرکز

５. سطح داخلی فسفرپوش شده صفحه نمایش

وسیله‌ای برای کنترل حرکت مسیر باریکه بر روی صفحه لازم است. با این کار شکل موج ظاهر شده بر روی صفحه را می‌توان بالا یا پائین یا به چپ یا راست حرکت داد. این کار را می‌توان با اعمال یک ولتاژ کوچک سیستم داخلی (که مستقل است) به صفحات انحراف دهنده انجام داد. این ولتاژ را می‌توان با یک پتانسیومتر تغییر داد.



الکترود کانونی کننده مثل یک عدسی با فاصله کانونی تغییر می‌کند. این تغییر با تغییر پتانسیل آند کانونی کننده صورت می‌گیرد.

شدت باریکه با پتانسیومتر کنترل کننده شدت که پتانسیل شبکه را نسبت به کاتد تغییر می‌دهد، تنظیم می‌شود.

در اسیلوسکوپ های آزمایشگاهی معمولاً یک ولتاژ پایدار داخلی تولید می‌شود که دامنه مشخصی دارد. این ولتاژ که برای کالیبره سازی مورد استفاده قرار می‌گیرد، معمولاً یک موج مربعی است.
